СТО Газпром 2-1.4-121-2007

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ГАЗПРОМ»



Общество с ограниченной ответственностью «ЦВСБ «Элерон»



Общество с ограниченной ответственностью

«Научно-испытательный институт систем обеспечения комплексной безопасности»



Общество с ограниченной ответственностью

«Информационно-рекламный центр газовой промышленности»





СТАНДАРТ ОРГАНИЗАЦИИ



ДОКУМЕНТЫ НОРМАТИВНЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ,

СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ ОБЪЕКТОВ ОАО «ГАЗПРОМ»



КЛАССИФИКАТОР ИНЖЕНЕРНО-ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАНЫ И СРЕДСТВ АНТИТЕРРОРИСТИЧЕСКОЙ ЗАЩИТЫ ПО ОСНОВНЫМ КОНСТРУКТИВНЫМ И ТЕХНИЧЕСКИМ ПРИЗНАКАМ



СТО Газпром 2-1.4-121-2007



ОКС 13.310

Дата введения — 2007-11-22





Предисловие



1 РАЗРАБОТАН

Обществом с ограниченной ответственностью «ЦВСБ «Элерон», Обществом с ограниченной ответственностью «Научно-испытательный институт систем обеспечения комплексной безопасности»



2 ВНЕСЕН

Службой безопасности ОАО «Газпром»



3 УТВЕРЖДЕН

И ВВЕДЕН В ДЕЙСТВИЕ



Распоряжением ОАО «Газпром» от 20 апреля 2007 г. № 94 с 22 ноября 2007 г.

4 ВВЕДЕН ВПЕРВЫЕ





1 Область применения



Настоящий стандарт устанавливает классификацию ИТСО и САЗ по основным конструктивным и техническим признакам и должен применяться путем присвоения кодов в соответствии с форматом, установленным настоящим стандартом.

Положения настоящего стандарта обязательны:

- при выпуске готовой продукции в интересах (по заказу) ОАО «Газпром»;

- при разработке перечня ИТСО и САЗ, разрешенных для применения на объектах ОАО «Газпром».



2 Термины и определения



В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 инженерно-технические средства охраны и средства антитеррористической защиты; ИТСО и САЗ: Понятие, объединяющее средства, системы и специальные конструкции, применяемые для обеспечения безопасности охраняемых объектов от несанкционированного нарушения их границ, хищения материальных и иных ценностей и от проведения террористических актов.



Примечание — Функционально ИТСО и САЗ делятся:

- на инженерные средства охраны (ИСО);

- технические средства охраны (ТСО);

- средства антитеррористической защиты (САЗ).



2.2 инженерные средства охраны; ИСО: Защитные и преграждающие средства и конструкции, обеспечивающие задержку или блокирование несанкционированных действий или проникновения на охраняемый объект или в зону.

2.3 технические средства охраны; ТСО: Технические средства и системы обнаружения факта несанкционированного нарушения или попытки нарушения границ охраняемой зоны либо режима охраняемого объекта, формирования извещений об этом факте для принятия соответствующих решений, обработки, приема-передачи и регистрации информации о тревожных сообщениях.

2.4 средства антитеррористической защиты; САЗ: Конструкции, средства и системы обнаружения признаков подготовки и осуществления террористических актов, а также противодействия и уменьшения возможных последствий их осуществления.

2.5 средства контроля и управления доступом; СКУД: Механические, электромеханические, электрические, электронные устройства, конструкции и программные средства, обеспечивающие реализацию контроля и управления доступом.

2.6 система охранная телевизионная; СОТ: Телевизионная система замкнутого типа, предназначенная для получения телевизионных изображений (со звуковым сопровождением или без него), служебной информации и извещений о тревоге с охраняемого объекта.



3 Основные положения



Классификатор представляет собой систематизированный свод кодов и наименований группировок ИТСО и САЗ, построенных по смешанной системе классификации, с использованием элементов иерархической и фасетной классификации.

Объектами классификации являются инженерно-технические средства охраны и средства антитеррористической защиты (ИТСО и САЗ) объектов ОАО «Газпром».

Классификатор построен с учетом требований, отражающих потребности ОАО «Газпром».

Классификатор предназначен для обеспечения достоверности, сопоставимости и автоматизированной обработки информации об ИТСО и САЗ.



4 Порядок классификации и присвоения кода



4.1 Код Классификатора состоит из двух частей: основной (иерархической) и дополнительной (фасетной). Основной и дополнительный коды разделяются знаком «+».

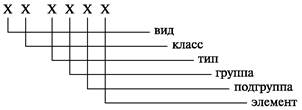

4.2 Для основного кода Классификатора предусмотрена шестиступенчатая иерархическая классификация с цифровой десятичной системой кодирования. Структура кода представлена на рисунке 1.






Рисунок 1



4.3 Классификация ИТСО и САЗ по основному коду может быть завершена на второй-шестой ступенях классификационного деления.



Пример 1

Необходимо присвоить классификационный код для Технических средств охраны водопропуска, с объемной зоной обнаружения, подводной установки, тепловизионных, для участков малой протяженности.

Выбираем основной код классификации (см. таблицу 1):

вид — технические средства охраны (ТСО) — 20 0000;

класс — системы охраны водных участков и прибрежных зон — 26 0000;

тип — водопропуски — 26 2000;

группа — объемная зона обнаружения — 262200.

Переходим к выбору дополнительного кода из фасетной таблицы (см. таблицу 2).

Выбранному основному коду (262200) соответствует фасетная таблица «26 0000—26 3200».



26 0000-26 3200

Системы охраны водных участков и прибрежных зон — объемные зоны обнаружения

1

2

3

4

5

6

7

8

9

10

11



1





















По способу установки

1





















- Подводные

2





















- Надводные



2



















По принципу функционирования



1



















- Гидроакустика



2



















- Радиолокация



3



















- Тепловидение



4



















- Магнитометрия





3

















По длине контролируемого участка





1

















- Малой протяженности





2

















- Большой протяженности



Выбираем дополнительный код в соответствии с дополнительными признаками классификации:

по способу установки — подводные — 1

по принципу функционирования — тепловизионные — 3

по длине контролируемого участка — малой протяженности — 1

Общий код и наименование соответствующего ему ТСО будут иметь следующий вид:



262200 + 1.3.1

Технические средства охраны водопропуска, с объемной зоной обнаружения, подводной установки, тепловизионные, для участков малой протяженности



Пример 2

В случае большой длины дополнительного кода общий код будет иметь следующий вид:



29 1200 + 2.1.01.4.3.2.2.2

Средства охраны объемных и воздушных пространств, телевизионные, c защитой территории, от 100 до 1000 м дальность обнаружения, с частотой 3-30 МГц и длиной волны    10-100 м, с адресным типом связи, 220 VAC, с нижней температурой применения 0 ¸ -10 °С, с верхней температурой применения +20 ¸ +30 °С, взрывозащищенные



5 Основной код Классификатора



Упорядоченное расположение объектов классификации и их группировок по основным функциональным признакам ИТСО и САЗ представлено в таблице 1.



Таблица 1 — Основной код Классификатора



00 0000

ИТСО и САЗ



10 0000

ИНЖЕНЕРНЫЕ СРЕДСТВА ОХРАНЫ (ИСО)



11 0000

Ограждения периметра



11 1000

Сборные железобетонные



11 2000

Металлические сварные



11 3000

Сетчатые



11 4000

Проволочные



11 5000

Полимерные материалы



11 6000

Комбинированные



11 7000

Другие









12 0000

Средства организации проходов, проездов в ограждениях

+

12 1000

Ворота

+

12 1100

Откатные

+

12 1200

Распашные

+

12 2000

Калитки

+

12 3000

Шлагбаумы

+







13 0000

Средства защиты строительных конструкций, зданий, сооружений, кабин контролеров КПП, оружейных комнат, постов охраны и т.п.

+

13 1000

Защита дверных проемов

+

13 2000

Защита оконных проемов, витрин

+

13 3000

Защита люков, приямков

+

13 4000

Защита вентиляционных шахт, коробов

+

13 5000

Защита (усиление) строительных конструкций — стен, перекрытий, перегородок

+







14 0000

Средства организации прохода в здания и помещения

+

14 1000

Двери

+

14 1100

Металлические

+

14 1200

Стеклянные

+

14 1300

Деревянные

+

14 1400

Пластиковые

+

14 1500

Комбинированные

+

14 2000

Дверные доводчики

+

14 3000

Турникеты

+

14 3100

Триподы

+

14 3200

Тип «Метро»

+

14 3300

Калитки

+

14 3400

Роторные

+

14 3500

Роторные полноростовые

+

14 4000

Проходные кабины и шлюзовые камеры

+







15 0000

Барьеры безопасности

+

15 1000

Колючая проволока

+

15 2000

Спиральные барьеры безопасности

+

15 3000

Плоские барьеры безопасности

+

15 4000

Малозаметные препятствия противопехотные

+







16 0000

Информирующие (предупреждающие) средства



16 1000

Технические средства



16 1100

Световые табло и устройства



16 1200

Сирены



16 1300

Громкоговорители



16 2000

Графические средства



16 2100

Плакаты









17 0000

Замки (запирающие устройства)

+

17 1000

Механические

+

17 2000

Электромеханические

+

17 3000

Электромагнитные

+

17 4000

Моторные

+

17 5000

Комбинированные

+







18 0000

Комбинированные средства ИСО









20 0000

ТЕХНИЧЕСКИЕ СРЕДСТВА ОХРАНЫ (ТСО)



21 0000

Средства охранной сигнализации ПЕРИМЕТРА, включая быстроразвертываемые (мобильные)

+

21 2000

Средства обнаружения вторжения через границу периметра

+

21 2100

Волоконно-оптические средства обнаружения

+

21 2200

Дефенсорные средства обнаружения

+

21 2300

Емкостные средства обнаружения

+

21 2400

Инфракрасные пассивные средства обнаружения

+

21 2500

Магнитометрические средства обнаружения

+

21 2510

Распределенные

+

21 2520

Точечные

+

21 2600

Магнитострикционные средства обнаружения

+

21 2700

Радиоволновые средства обнаружения (включая радиотехнические)

+

21 2710

С дискретными антеннами / Радиолучевые средства обнаружения

+

21 2711

Однопозиционные

+

21 2712

Двухпозиционные

+

21 2713

Многопозиционные

+

21 2720

С распределенными антеннами

+

21 2721

Проводноволновые

+

21 2722

С использованием в качестве антенн элементов заграждения

+

21 2723

На основе линии вытекающей волны

+

21 2800

Резистивные средства обнаружения

+







21 3000

Средства обнаружения вторжения через границу периметра (продолжение)

+

21 3100

Сейсмометрические средства обнаружения

+

21 3200

Тензометрические средства обнаружения

+

21 3300

Трибометрические средства обнаружения

+

21 3400

Электретные средства обнаружения

+

21 3500

Оптоэлектронные средства обнаружения, в том числе активные ИК

+

21 3600

Электроконтактные средства обнаружения

+

21 3700

Обрывные средства обнаружения

+

21 3800

Комбинированные (комплексные) средства

+







22 0000

Средства охранной сигнализации помещений, зданий, сооружений

+

22 1000

Комбинированные (комплексные) средства обнаружения

+

22 3000

Средства обнаружения вторжения через границу внутренней зоны

+

22 3100

Волоконно-оптические средства обнаружения

+

22 3200

Электромеханические средства обнаружения

+

22 3210

Магнитные (магнитоконтактные) переключатели

+

22 3220

Уравновешенные магнитные переключатели

+

22 3230

Рычажные переключатели

+

22 3240

Переключатели с несколькими реле

+

22 3250

Переключатели на эффекте Холла

+

22 3260

Инерционные переключатели

+

22 3270

Пьезоэлектрические датчики

+

22 3280

Ударно-контактные датчики

+

22 3300

Инфразвуковые и звуковые средства обнаружения

+

22 3400

Ультразвуковые средства обнаружения

+

22 3500

Оптико-электронные активные средства обнаружения

+

22 3600

Инфракрасные пассивные средства обнаружения

+

22 3700

Лазерные средства обнаружения

+

22 3800

СВЧ средства обнаружения

+







22 4000

Средства обнаружения вторжения через границу внутренней зоны (продолжение)

+

22 4100

Емкостные средства обнаружения

+

22 4200

Средства обнаружения по изменению электрического поля

+

22 4300

Вибрационные средства обнаружения

+

22 4400

Прочие средства обнаружения

+







23 0000

СРЕДСТВА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ (СКУД)

+

23 1000

Устройства ввода идентификационных признаков МЕХАНИЧЕСКИЕ

+

23 2000

Устройства ввода идентификационных признаков МАГНИТНЫЕ

+

23 2100

Магнитные полоски (ленты)

+

23 2200

Проволочки Виганда

+

23 3000

Устройства ввода идентификационных признаков ОПТИЧЕСКИЕ

+

23 3100

Штрих-код

+

23 3200

Голограммы

+

23 4000

Устройства ввода идентификационных признаков ЭЛЕКТРОННЫЕ

+

23 4100

Proximity

+

23 4200

Touch-memory

+

23 4300

RFID

+

23 4400

Смарт-карты

+

23 4500

Радиоканальные

+

23 5000

Устройства ввода идентификационных признаков АКУСТИЧЕСКИЕ

+

23 6000

Устройства ввода идентификационных признаков БИОМЕТРИЧЕСКИЕ

+

23 6100

По геометрии ладони

+

23 6200

По отпечаткам пальцев



23 6300

По характерным особенностям движений

+

23 6400

По голосу

+

23 6500

По параметрам глаз

+

23 6600

По параметрам лица

+

23 6700

По параметрам тела (рост, вес и т.п.)

+







23 7000

Контроллеры систем управления доступом

+

23 7100

Контроллеры центральные (концентраторы)

+

23 7200

Контроллеры периферийные (абонентские, ведомые)

+

23 7300

Контроллеры одноранговой сети (системы с распределенной базой данных)

+

23 7400

Вспомогательное оборудование для контроллеров, для построения сети СКУД

+







23 8000

Центральное программное и аппаратное обеспечение сетевых СКУД

+

23 8100

Базовое программное обеспечение сетевой СКУД

+

23 8200

Программный модуль для работы в составе СКУД

+

23 8300

Программно-аппаратный комплекс для управления СКУД

+







23 9000

Домофоны, интеркомы, переговорные устройства

+

23 9100

Аудио

+

23 9110

Индивидуальные (на два абонента)

+

23 9120

Групповые (многоабонентские)

+

23 9130

Подъездные

+

23 9200

Аудио/Видео

+

23 9210

Индивидуальные (на два абонента)

+

23 9220

Групповые (многоабонентские)

+

23 9230

Подъездные

+







24 0000

Системы охранные телевизионные (СОТ)

+

24 1000

Цифровые системы

+

24 1100

Видеомониторинга

+

24 1200

Обнаружения перемещений с видеоконтролем (на основе датчиков движений)

+

24 1300

Видеомониторинга с определением параметров перемещения объектов внутри контролируемой зоны

+

24 1400

Видеомониторинга с распознаванием образов нарушителей (интеллектуальные)

+







24 2000

Аналоговые системы

+

24 2100

Видеомониторинга

+

24 2200

Обнаружения перемещений с видеоконтролем (на основе датчиков движений)

+







24 3000

Элементы СОТ



24 3100

Телевизионные камеры

+

24 3110

Чувствительность I класса

+

24 3120

Чувствительность II класса

+

24 3130

Чувствительность III класса

+

24 3140

Чувствительность IV класса

+







24 3200

Объективы

+

24 3210

Короткофокусные (f£ 6 мм)

+

24 3220

Длиннофокусные (f > 6 мм)

+

24 3230

Вариофокальные с ручной регулировкой

+

24 3240

Трансфокаторы

+

24 3250

Pin hole

+







24 3300

Средства передачи видеосигнала, оборудование видеотракта



24 3310

Беспроводные приемники, передатчики, усилители и ретрансляторы



24 3311

Радиочастотные аналоговые



24 3312

Инфракрасные



24 3313

Цифровые, в т.ч. в сетях WiFi, WiMAX, GSM, G3, CDMA, спутниковые



24 3320

Проводные приемники, передатчики, усилители и ретрансляторы



24 3321

Коаксиальные низкочастотные линии



24 3322

Витая пара (симметричная линия)



24 3323

Оптоволоконные одномодовые линии



24 3324

Оптоволоконные многомодовые линии



24 3330

Устройства защиты линий передачи сигнала и питания



24 3331

Устройства грозозащиты



24 3332

Устройства гальванической или оптронной развязки



24 3333

Прочие устройства защиты









24 3400

Средства обработки и коммутации



24 3410

Квадраторы и видеокомпрессоры



24 3420

Мультиплексоры



24 3430

Коммутаторы



24 3440

Матричные коммутаторы



24 3450

Разветвители видеосигнала



24 3460

Видеодетекторы движения



24 3470

Знакогенераторы









24 3500

Средства записи и архивирования



24 3510

Видеомагнитофоны специальные аналоговые



24 3520

Видеорегистраторы цифровые (DVR) одноканальные



24 3530

Видеорегистраторы цифровые (DVR) многоканальные



24 3540

Стримеры, приводы оптических носителей









24 3600

Средства управления



24 3610

Пульты и консоли управления ТВ системами многофункциональные



24 3620

Пульты управления поворотными камерами и трансфокаторами



24 3630

Системы телеметрического управления



24 3631

Передатчики команд телеметрического управления



24 3632

Приемники команд телеметрического управления









24 3700

Видеомониторы

+

24 3710

Цветные

+

24 3720

Монохромные

+







24 3800

Вспомогательные средства



24 3810

Кронштейны



24 3820

Устройства наведения (поворотные устройства и платформы)



24 3821

Устройства поворота (сканеры)



24 3822

Устройства поворота и наклона



24 3823

Устройства поворота и наклона скоростные



24 3830

Кожухи



24 3831

Климатические (термокожухи)



24 3832

Декоративные



24 3833

Маскировочные



24 3834

Антивандальные



24 3835

Взрывозащитные



24 3836

Жаростойкие



24 3837

Для применения в условиях агрессивных сред



25 0000

Средства постовой связи и тревожно-вызывной сигнализации



25 1000

Средства постовой связи



25 1100

Радиоканал



25 1110

Радиосеть



25 1120

Радионаправление



25 1200

Спутниковый канал



25 1300

Проводная линия (канал)









25 2000

Средства тревожно-вызывной сигнализации

+

25 2100

Тревожные устройства (кнопки) открытой установки

+

25 2200

Тревожные устройства (кнопки) скрытой установки (маскируемые)

+

25 2300

Системы, содержащие пульт сбора и отображения информации

+







26 0000

Средства охраны водных участков и прибрежных зон

+

26 1000

Локальные водоемы

+

26 1100

Линейная зона обнаружения

+

26 1200

Объемная зона обнаружения

+

26 2000

Водопропуски

+

26 2100

Линейная зона обнаружения

+

26 2200

Объемная зона обнаружения

+

26 3000

Прибрежные участки

+

26 3100

Линейная зона обнаружения

+

26 3200

Объемная зона обнаружения

+







27 0000

Системы контроля (поиска) и позиционирования подвижных (мобильных) объектов

+

27 1000

ГЛОНАСС с обратным каналом

+

27 2000

GPS с обратным каналом

+

27 3000

Наземная радиопеленгация с обратным каналом

+

27 4000

Комбинированные с обратным каналом

+







28 0000

Системы электропитания



28 1000

Основные



28 1100

Первичные



28 1200

Вторичные



28 2000

Резервные



28 2100

Резервные линии первичного электропитания



28 2200

Автономные источники электропитания



28 2210

Агрегаты бензоэлектрические



28 2220

Дизельные электрогенераторные установки



28 2230

Альтернативные источники тока



28 3000

Бесперебойные



28 3100

Источники гарантированного электропитания



28 3200

Источники бесперебойного вторичного электропитания (аккумуляторы)









29 0000

Средства охраны объемных и воздушных пространств

+

29 1000

Средства обнаружения и наведения

+

29 1100

Радиолокационные

+

29 1200

Телевизионные

+

29 1300

Тепловизионные

+

29 1400

Многоканальные и комбинированные

+







30 0000

ТСО (продолжение)



31 0000

Системы сбора, обработки и отображения информации

+

31 1000

Приборы приемно-контрольные охранные (ППКО)

+

31 2000

Пульты централизованного наблюдения (ПЦН)

+

31 3000

Устройства оконечные

+

31 3100

Объектовые (УОО)

+

31 3200

Пультовые (УОП)

+

31 4000

Системы передачи извещений (СПИ)

+

31 5000

Ретрансляторы



31 6000

Устройства регистрирующие









32 0000

Системы охранного освещения

+

32 1000

Системы, работающие в видимой области спектра

+

32 2000

Системы, работающие в инфракрасной области спектра

+

32 3000

Источники света для охранного освещения (лампы)

+

32 4000

Средства размещения (подвески) элементов охранного освещения



32 4100

Кронштейны



32 4200

Мачты



32 4300

Столбы



32 4400

Подвески



32 4500

Опоры



32 4600

Рампы









33 0000

Системы контроля действий персонала



33 1000

Системы радиочастотной идентификации персонала



33 2000

Системы видеоконтроля



33 3000

Системы аудиоконтроля



33 4000

Системы аудиорегистрации (телефон, радио)



33 5000

Системы контроля маршрута обхода охраны









37 0000

Вспомогательные системы, оборудование, изделия, материалы









38 0000

Комплексные ТСО









40 0000

СРЕДСТВА АНТИТЕРРОРИСТИЧЕСКОЙ ЗАЩИТЫ (САЗ)



41 0000

Блокирующие системы и устройства



41 1000

Средства ограничения и воспрещения проезда



41 1100

Противотаранные устройства



41 1110

Шлагбаумные



41 1120

Тросовые



41 1130

Выдвижные столбы (в вертикальной плоскости)



41 1140

Выдвижные, подъемные площадки (в вертикальной плоскости)



41 1150

Выдвижные (в горизонтальной плоскости)



41 1160

Поворотные (в горизонтальной плоскости)



41 1200

Автомобильные заграждения



41 1300

Дорожные блокираторы









41 2000

Блокираторы сотовой связи

+

41 2100

GSM

+

41 2200

E-GSM

+

41 2300

DAMPS

+

41 2400

CDMA, CDMA 2000

+







41 3000

Блокираторы радиовзрывателей

+

41 3100

Мегагерцовый диапазон блокирования

+

41 3110

20-40 МГц

+

41 3120

40-80 МГц

+

41 3130

80-110 МГц

+

41 3140

110-260 МГц

+

41 3150

260-500 МГц

+

41 3160

500-750 МГц

+

41 3170

750-1100 МГц

+

41 3200

Гигагерцовый диапазон блокирования

+

41 3210

1100-1400 МГц

+

41 3220

1400-1600 МГц

+

41 3230

1600-2000 МГц

+

41 3300

Широкополосные (многодиапазонные) блокираторы

+







41 4000

Средства локализации взрывных устройств



41 4100

Противоосколочные одеяла



414110

Легкие



41 4120

Тяжелые



41 4200

Противоосколочные маты



41 4300

Противоосколочные контейнеры









42 0000

Антиснайперские системы

+

42 1000

Системы обнаружения

+

42 1100

Пассивные

+

42 1110

Системы распознавания инфракрасного излучения (вспышка, человек)

+

42 1120

Системы аудиоконтроля объектов (площадей) с использованием микрофонов

+

42 1200

Активные

+

42 1210

Системы обнаружения оптики (прицелов)

+

42 2000

Системы блокирования

+

42 2100

Дымовые завесы

+

42 2200

Аэрозольные завесы

+

42 2300

Системы бликовой засветки

+







43 0000

Поисковые системы и досмотровое оборудование

+

43 1000

Пассивные (без просвечивания)

+

43 1100

Досмотровые инструменты и приспособления

+

43 1110

Зеркала

+

43 1120

Эндоскопы технические

+

43 1200

Видео/фотографические средства осмотра и документирования

+

43 1300

Газоанализаторы

+

43 1310

Электронно-захватный детектор

+

43 1320

Хемилюминесцентный детектор

+

43 1330

Детекторы на основе ядерных технологий

+

43 1331

Приборы с активацией тепловыми нейтронами

+

43 1332

Приборы на основе поглощения импульсов быстрых нейтронов

+

43 1340

Масс-спектрометры

+

43 1341

Иономобильный спектрометр

+

43 1400

Магнитометры

+

43 1500

Приборы поиска источников и анализа электромагнитного излучения

+

43 1600

Приборы поиска источников и анализа ИК-излучения

+

43 1700

Приборы радиационного контроля

+

43 2000

Активные

+

43 2100

Использующие a-, b-, g-излучение

+

43 2110

Рентгенография

+

43 2120

Рентгенография в отраженных лучах

+

43 2130

Рентгенография в 2-х и более областях энергетического спектра

+

43 2140

Томографы

+

43 2200

Использующие радиочастотное излучение

+

43 2300

Использующие лазерное излучение

+







44 0000

Средства активного противодействия несанкционированным вторжениям



44 1000

Распыляемые барьеры, в т.ч. аэрозольные



44 2000

Электрошоковые устройства



44 3000

Дымогазогенерирующие устройства



44 4000

Звуковые устройства



44 5000

Световые устройства



44 6000

Механические устройства ограничения подвижности



44 7000

Электромагнитные излучающие устройства воздействия на двигатель и систему зажигания транспортного средства









45 0000

Комплексные средства САЗ









50 0000

ИНТЕГРИРОВАННЫЕ СИСТЕМЫ ИТСО И САЗ

+

50 1000

Интегрированные системы, представляющие собой функционально законченный комплекс ИТСО и/или САЗ, включая абонентское (периферийное) оборудование, такое как средства обнаружения, ИСО, ТВ камеры, устройства ввода идентификационных признаков и т.п.

+

50 1100

Системы, предназначенные для решения одной узкоспециализированной задачи, с применением различных видов и классов ИТСО и САЗ

+

50 1200

Системы, предназначенные для решения самого широкого спектра задач охраны объектов, с применением различных видов и классов ИТСО и САЗ

+







50 2000

Интегрированные системы, представляющие собой функционально законченный аппаратно-программный комплекс сбора, обработки, отображения и документирования информации от различных систем ИТСО и САЗ

+







50 3000

Интегрированные системы, представляющие собой программный комплекс сбора, обработки, отображения и документирования информации от различных систем ИТСО и САЗ

+







50 4000

Оборудование, применяемое в целях интеграции систем ИТСО и САЗ

+

50 4100

Интерфейсное оборудование

+

50 4200

Логические, в том числе релейные и TTL, коммутаторы и модули

+

50 4300

Оборудование для отображения информации систем ИТСО и САЗ. Информационные табло, светопланы, экраны диспетчерских центров

+

50 4400

Многофункциональные пульты и консоли управления оборудованием и системами ИТСО и САЗ

+

50 4500

Прочее оборудование, применяемое для интеграции систем ИТСО и САЗ

+







50 5000

Многофункциональное оборудование, устройства и системы, содержащие изначально интегрированные элементы различных систем ИТСО и САЗ, либо допускающее различные, в зависимости от конфигурации, задаваемой пользователем, варианты применения

+

Примечание — Знак «+» в правой колонке классификатора служит (в электронной версии Классификатора) для перехода на фасетную таблицу данной позиции основного кода. Переход на фасетную таблицу осуществляется через выбор курсором манипулятора типа «мышь» знака «+» с удержанием клавиши Ctrl. Переход из фасетной таблицы в основной код осуществляется аналогично, но выбрать нужно номер позиции, записанный в левом верхнем углу фасетной таблицы. Интерактивные элементы, допускающие возможности быстрого перехода, выделены синим цветом.



6 Дополнительный код Классификатора



На каждый расширяемый код основной классификации или на диапазон кодов существует фасетная таблица, детально описывающая структуру дополнительного фасетного кода основной классификации.

Если основному коду не соответствует никакая фасетная таблица, то это значит, что этот код не имеет расширения.

Все фасетные таблицы упорядочены по основному коду классификации.



Таблица 2 — Дополнительный код Классификатора



12 0000-12 3000

Средства организации проходов, проездов в ограждениях

1

2

3

4

5

6

7



1













По типу привода

1













Механический, с наличием редуктора

2













Электромеханический

3













Гидравлический

4













Ручной

5













Комбинированный

6













Другой



2











По типу полотна



1











Решетчатое



2











Сетчатое



3











Сплошное



4











«Прозрачное»





3









По устойчивости к разрушающим воздействиям





1









Устойчиво к взлому





2









Устойчиво к тарану транспортным средством





3









Пулестойкое





4









Устойчиво к взрыву







4







Класс устойчивости







1







1-й (низший)







2







2-й







3







3-й







4







4-й







5







5-й







6







6-й (высший)



13 0000-13 5000

Средства защиты строительных конструкций, зданий, сооружений, кабин контролеров КПП, оружейных комнат, постов охраны

1

2

3

4

5

6

7



1













По типу защиты

1













Решетки постоянные

2













Решетки открывающиеся

3













Рольставни, роллеты

4













Защитные ставни

5













Специальные стекла

6













Защитные (упрочняющие) пленки



2











Класс защиты



1











AI



2











АII



3











BI



4











ВII



5











BIII



6











CI



7











СII



14 0000-14 4000

Средства организации прохода в здания и помещения

1

2

3

4

5

6

7



1













По виду перекрытия проема

1













С частичным перекрытием

2













С полным перекрытием

3













С блокированием объекта в проеме



2











Класс защиты



1











AI



2











АII



3











BI



4











ВII



5











BIII



6











CI



7











СII





3









По способу управления





1









Ручное





2









Полуавтоматическое





3









Автоматическое







4







По устойчивости к разрушающим воздействиям







1







Устойчивость к взлому







2







Пулестойкость







3







Устойчивость к взрыву







4







Огнестойкость









5





По устойчивости к неразрушающим воздействиям









1





Устойчивость к вскрытию









2





Устойчивость к манипулированию









3





Устойчивость к наблюдению











6



Класс устойчивости











1



1-й (низший)











2



2-й











3



3-й











4



4-й











5



5-й











6



6-й (высший)













7

По наличию встроенных ТСО И САЗ













1

Встроенные элементы СКУД













2

Встроенные средства сигнализации













3

Встроенные элементы САЗ













4

Встроенные элементы ТСО и САЗ



15 0000-15 4000

Барьеры безопасности

1

2

3

4

5

6

7



1













По типу применения

1













Защита ограждения от преодоления перелазом

2













Защита от подкопа

3













Защита ограждения от преодоления различными способами

4













Применение в качестве самостоятельного ограждения

5













Применение независимо от ограждения

6













Многофункциональное, другое применение



17 0000-17 4000

Замки (запирающие устройства)

1

2

3

4

5

6

7



1













По типу кодового механизма

1













С ключом

2













С набором кода

3













С набором кода и ключом

4













Со встроенными средствами СКУД

5













С возможностью управления из СКУД

6













Комбинированные



2











По типу монтажа, установки



1











Висячие



2











Накладные



3











Врезные (в дверь)



4











Врезные (в дверную коробку)



5











Мебельные





3









По способу управления





1









Ручное





2









Полуавтоматическое





3









Автоматическое







4







По типу сигнала на открывание







1







Сухой контакт замыкание







2







Сухой контакт размыкание







3







Сухой контакт замыкание/размыкание







4







Подача потенциала







5







Сброс потенциала









5





По применению









1





Для наружных металлических дверей, ворот









2





Для внутренних металлических дверей









3





Для внутренних деревянных, пластиковых дверей









4





Для стеклянных дверей









5





Для различных типов дверей









6





Для ворот, калиток









7





Многофункциональные











6



Напряжение питания











1



12VDC











2



24 VAC











3



220 VAC











4



Универсальное











5



Не требует питания



22 0000-22 4400

Системы охранной сигнализации помещений, зданий и сооружений

1

2

3

4

5

6

7



1













По активности

1













Пассивные

2













Активные



2











По особенностям реагирования



1











Датчики приближения



2











Датчики обнаружения движения



3











Датчики давления



4











Датчики непрерывности



5











Датчики разбития стекла



6











Датчики механического открытия (окон, дверей и т.п.)



7











Прочие принципы реагирования





3









По типу связи, интерфейса, сигнала на выходе





1









Сухой контакт НЗ





2









Сухой контакт НО





3









Сухой контакт НЗ/НО





4









Адресный





5









Аналоговый





6









Интерфейсный





7









Беспроводной симплексный





8









Беспроводной дуплексный







4







По напряжению питания







1







12 VDC







2







24 VAC







3







220 VAC







4







Универсальное







5







По шлейфу сигнализации







6







Не требует питания









5





По нижней температуре применения









1





Выше 0 °С









2





0 °С ¸ -10 °С









3





-11 °С ¸ -25 °С









4





-26 °С ¸ -40 °С









5





Ниже -40 °С











6



По верхней температуре применения











1



Ниже +20 °С











2



+20 °С ¸ +30 °С











3



+31 °С ¸ +40 °С











4



+41 °С ¸ +50 °С











5



Выше +50 °С













7

По защищенности













1

Пылевлагозащищенные













2

Взрывозащищенные



23 0000-23 9230

Средства контроля и управления доступом (СКУД)

1

2

3

4

5

6

7

8

9



1

















По способу управления

1

















Автономные

2

















Централизованные (сетевые)

3

















Универсальные



2















По количеству контролируемых точек доступа



1















Малой емкости (менее 16 точек)



2















Средней емкости (16-64 точек)



3















Большой емкости (более 64 точек)





3













По функциональным характеристикам





1













1-й класс. Системы с ограниченными функциями





2













2-й класс. Системы с расширенными функциями





3













3-й класс. Многофункциональные системы







4











По уровню защищенности системы от НСД







1











Нормальный







2











Повышенный







3











Высокий









5









По способу считывания идентификационных признаков









1









Ручной ввод









2









Контактный ввод









3









Бесконтактный (дистанционный)









4









Комбинированный











6







По виду объектов контроля











1







Для контроля доступа на объекты











2







Для контроля доступа к информации













7





По нижней температуре применения













1





Выше 0 °С













2





0 °С ¸ -10 °С













3





-11 °С ¸ -25 °С













4





-26 °С ¸ -40 °С













5





Ниже -40 °С















8



По верхней температуре применения















1



Ниже +20 °С















2



+20 °С ¸ +30 °С















3



+31 °С ¸ +40°С















4



+41 °С ¸ +50 °С















5



Выше +50 °С

















9

По защищенности

















1

Пылевлагозащищенные

















2

Взрывозащищенные



24 0000-24 2200

Системы охранного телевидения

1

2

3

4

5

6

7



1













По количеству каналов

1













Одноканальные

2













Многоканальные



2











По функциональным характеристикам



1











С ограниченными функциями



2











С расширенными функциями



3











Многофункциональные





3









По категориям устойчивости к НСД





1









Нормальная (по ГОСТ Р 51241 — класс Н)





2









Повышенная (по ГОСТ Р 51241 — классы 3А, 3Б, 2Б)





3









Высокая (по ГОСТ Р 51241 - классы 1Г и 1В)



24 3100-24 3140

Телевизионные камеры

1

2

3

4

5

6

7

8



1















По разрешению

1















Высокого (500 твл и более)

2















Стандартного (400-499 твл)

3















Низкого (менее 400 твл)



2













По цветности



1













Монохромные



2













Цветные



3













День-ночь



4













Тепловизионные





3











По типу связи, интерфейса, сигнала на выходе





1











Аналоговый выход видеосигнала 1 Vp-p





2











WEB-камеры





3











Симметричная линия





4











Мультиформатная камера







4









По конструктивному типу







1









Бескорпусные







2









Корпусные без объектива







3









Корпусные со встроенным объективом







4









С объективом АРД







5









С трансфокатором







6









С интегрированным поворотным устройством







7









Высокоскоростной, роботизированный







8









Другие типы









5







По нижней температуре применения









1







Выше 0 °С









2







0 °С ¸ -10 °С









3







-11 °С ¸ -25 °С









4







-26 °С ¸ -40 °С









5







Ниже -40 °С











6





По верхней температуре применения











1





Ниже +20 °С











2





+20 °С ¸ +30 °С











3





+31 °С ¸ +40 °С











4





+41 °С ¸ +50 °С











5





Выше +50 °С













7



По защищенности













1



Пылевлагозащищенные













2



Взрывозащищенные















8

По напряжению питания















1

12 VDC















2

24 VAC















3

220 VAC















4

По коаксиальной линии передачи видеосигнала















5

Универсальное















6

Не требует питания



24 3200-24 3250

Объективы

1

2

3

4

5

6

7



1













Диафрагма

1













Фиксированная либо без диафрагмы

2













Ручная регулировка

3













Автоматическая VD

4













Автоматическая DC



2











По типу управления трансфокацией



1











Потенциал (аналоговый сигнал)



2











Интерфейс (цифровое управление)



3











Ручная регулировка (вариофокальный объектив)



4











Другой либо комбинированный тип управления





3









По нижней температуре применения





1









Выше 0 °С





2









0 °С ¸ -10 °С





3









-11 °С ¸ -25 °С





4









-26 °С ¸ -40 °С





5









Ниже -40 °С







4







По верхней температуре применения







1







Ниже +20 °С







2







+20 °С ¸ +30 °С







3







+31 °С ¸ +40 °С







4







+41 °С ¸ +50 °С







5







Выше +50 °С









5





По защищенности









1





Пылевлагозащищенные









2





Взрывозащищенные











6



По напряжению питания











1



12 VDC











2



24 VAC











3



220 VAC











4



Универсальное











5



Питание управляющим сигналом или от ТВ камеры











6



Не требует питания













7

По типу матрицы и крепления













1

1/3″ C/CS













2

1/2″ C/CS













3

1/4″ C/CS













4

1/3″ только C или CS













5

1/3″ М12×0,5



24 3700-24 3720

Видеомониторы

1

2

3

4

5

6

7



1













По конструктивному типу

1













ЭЛТ

2













LCD

3













Проекционные

4













Табло



25 2000-25 2300

Средства тревожно-вызывной сигнализации

1

2

3

4

5

6

7



1













По конструктивному типу

1













Проводные

2













Беспроводные, носимые

3













Комбинированные



2











По секретности включателя



1











Секретный



2











Несекретный





3









По типу включения





1









Активируемые ручным нажатием





2









Активируемые ножным нажатием





3









Активируемые при перемещении определенного предмета





4









Активируемые иным способом, комбинированно







4







По контролю положения тела оператора







1







С датчиком контроля падения







2







Без датчика контроля падения



26 0000-26 3200

Системы охраны водных участков и прибрежных зон — объемная зона обнаружения

1

2

3

4

5

6

7



1













По способу установки

1













Подводные

2













Надводные

3













Устанавливаемые на заграждения



2











По принципу функционирования



1











Гидроакустика



2











Радиолокация



3











Тепловидение



4











Магнитометрия



5











Виброметрия





3









По длине контролируемого участка





1









Малой протяженности





2









Большой протяженности



27 0000-27 4000

Системы контроля (поиска) подвижных (мобильных) объектов

1

2

3

4

5

6

7



1













По типу контроля состояния автомобиля, пассажиров и груза

1













Аудиоконтроль

2













Видеоконтроль

3













Алгоритмический контроль состояния датчиков охранной сигнализации автомобиля

4













Комплексные системы контроля



2











По охвату зоны покрытия



1











Глобальные



2











Региональные



3











Локальные





3









По типу канала связи





1









Спутниковый





2









GSM/CDMA (GPRS, SMS)





3









УКВ радиоканал





4









Комбинированный



29 0000-29 1400

Средства охраны объемных и воздушных пространств

1

2

3

4

5

6

7

8

9



1

















По дальности обнаружения

1

















до 100 м

2

















100¸1000 м

3

















1000¸2000 м

4

















2000¸3000 м

5

















3000¸5000 м

6

















Свыше 5000 м



2















По виду контролируемых пространств



1















Территории



2















Воздушные пространства



3















Территории и воздушные пространства





3

4











По рабочему диапазону: частоте и длине волны





0

1











HF: 3-30 МГц, 10-100 м (high frequency)





0

2











P: < 300 МГц, > 1 м (previous)





0

3











VHF: 50-330 МГц, 0,9-6 м (very high frequency)





0

4











UHF: 300-1000 МГц, 0,3-1 м (ultra high frequency)





0

5











L: 1-2 ГГц, 15-30 см (long)





0

6











S: 2-4 ГГц, 7,5-15 см (short)





0

7











C: 4-8 ГГц, 3,75-7,5 см (compromise)





0

8











X: 8-12 ГГц, 3,75-2,5 см





0

9











KU: 12-18 ГГц, 1,67-2,5 см (under K)





1

0











K: 18-27 ГГц, 1,11-1,67 см (kurz)





1

1











KA: 27-40 ГГц, 0,75-1,11 см (above K)





1

2











mm: 40-300 ГГц, 1-7,5 мм





1

3











V: 40-75 ГГц, 4-7,5 мм





1

4











W: 75-110 ГГц, 2,7-4 мм









5









По типу связи, интерфейса, сигнала на выходе









1









Резистивный









2









Резистивный, емкостный и индуктивный









3









Комбинированный мультиформатный









4









Адресный









5









Аналоговый









6









Интерфейсный









7









Беспроводной симплексный









8









Беспроводной дуплексный











6







По напряжению питания











1







12 VDC











2







24 VAC











3







220 VAC











4







Универсальное











5







Не требует питания













7





По нижней температуре применения













1





Выше 0 °С













2





0 °С ¸ -10 °С













3





-11 °С ¸ -25 °С













4





-26 °С ¸ -40 °С













5





Ниже -40 °С















8



По верхней температуре применения















1



Ниже +20 °С















2



+20 °С ¸ +30 °С















3



+31 °С ¸ +40 °С















4



+41 °С ¸ +50 °С















5



Выше +50 °С

















9

По защищенности

















1

Пылевлагозащищенные

















2

Взрывозащищенные



31 0000-31 3200

Системы сбора, обработки и отображения информации

1

2

3

4

5

6

7

8

9

10



11

12

13

14

15













1



















По виду организации тревожной сигнализации

1



















Автономной сигнализации

2



















Локальной сигнализации

3



















Централизованной сигнализации



2

















По способу контроля извещателей



1

















Безадресные



2

















Адресные



3

















Комбинированные





3















По информационной емкости (количество шлейфов сигнализации)





1















Малой — до 8





2















Средней — 9…64





3















Большой — более 64







4













По информативности (количество отображаемых видов извещений)







1













Малой — до 3







2













Средней — 4…8







3













Большой — более 8









5











По способу формирования и передачи сообщений









1











Бинарный выход тревоги









2











Бинарный выход тревоги повышенной информативности









3











Бинарные выходы состояния









4











Информативный выход состояния









5











Стандартный порт RS-232, RS-485









6











Сетевая шина











6









По организации управления











1









Электромеханический ключ











2









Встроенная клавиатура











3









Выносные клавиатуры











4









Дистанционное управление с компьютера













7







По принципу постановки / снятия с охраны













1







Индивидуально по шлейфам













2







По групповому признаку













3







По разделам















8





По доступности















1





Со свободным доступом















2





С ограниченным доступом

















9



По возможности документировать события

















1



С документированием

















2



Без документирования



















10

По типу структуры шлейфов сигнализации



















1

Радиальной



















2

Кольцевой (магистральные)



















3

Древовидной



















4

Комбинированной

11



















По типу связи, интерфейса, сигнала на входе

1



















Резистивный

2



















Резистивный, емкостный и индуктивный

3



















Комбинированный мультиформатный

4



















Адресный

5



















Аналоговый

6



















Интерфейсный

7



















Беспроводной симплексный

8



















Беспроводной дуплексный



12

















По напряжению питания



1

















12 VDC



2

















24 VAC



3

















220 VAC



4

















Универсальное



5

















Не требует питания





13















По нижней температуре применения





1















Выше 0 °С





2















0 °С ¸ -10 °С





3















-11 °С ¸ -25 °С





4















-26 °С ¸ -40 °С





5















Ниже -40 °С







14













По верхней температуре применения







1













Ниже +20 °С







2













+20 °С ¸ +30 °С







3













+31 °С ¸ +40 °С







4













+41 °С ¸ +50 °С







5













Выше +50 °С









15











По верхней температуре применения









1











Пылевлагозащищенные









2











Взрывозащищенные



31 4000

Системы передачи извещений (СПИ)

1

2

3

4

5

6

7

8

9

10



1



















По типу используемых каналов связи

1



















Каналы телефонной сети общего пользования, в том числе коммутируемые или выделенные абонентские линии и соединительные линии

2



















Специальные радиоканалы конвенциональных радиосетей

3



















Каналы радиосистем ведомственной принадлежности или общего пользования, в том числе радиоканалы транкинговых, пейджинговых сетей и сетей сотовой связи

4



















Комбинированные каналы связи



2

















По способу передачи информации



1

















С циклической передачей информации (передачей через определенные промежутки времени)



2

















Со спорадической передачей информации (передачей в случае изменения состояния УОО)



3

















С циклически-спорадической передачей информации



4

















Другие





3















По информационной емкости (количество адресов)





1















Малой — до 200





2















Средней — 201…1000





3















Большой — более 1000







4













По информативности (количество передаваемых видов извещений)







1













Малой — до 10







2













Средней — 11…20







3













Большой — более 20









5











По уровню защиты информации при передаче извещений









1











S1 — защита информации не предусматривается









2











S2 — защита информации системы передачи извещений включает диагностику таких элементов системы (если имеются), выход из строя которых не приводит к немедленному воздействию на защищенность информации в системе









3











S3 — то же, что и по классу защиты S2, но с кодированием сигнала в линии передачи. В системе должно быть не менее 250 оригинальных кодов









4











S4 — то же, что и по классу защиты S2, но с кодированием сигнала в линии передачи. Алгоритм кодирования должен быть таким, чтобы в синхронизированных системах передачи извещений набор данных в 100 бит в любой последовательности не повторялся среди 10 000 000 бит одной последовательности, а в несинхронизированных системах набор данных в 100 байт в любой последовательности не повторялся среди 1 000 000 байт одной последовательности











6









По напряжению питания











1









12 VDC











2









24 VAC











3









220 VAC











4









Универсальное











5









Не требует питания













7







По нижней температуре применения













1







Выше 0 °С













2







0 °С ¸ -10 °С













3







-11 °С ¸ -25 °С













4







-26 °С ¸ -40 °С













5







Ниже -40 °С















8





По верхней температуре применения















1





Ниже +20 °С















2





+20 °С ¸ +30 °С















3





+31 °С ¸ +40 °С















4





+41 °С ¸ +50 °С















5





Выше +50 °С

















9



По защищенности

















1



Пылевлагозащищенные

















2



Взрывозащищенные



32 0000-32 2000

Системы охранного освещения

1

2

3

4

5

6

7



1













По конструкции

1













Прожектор

2













Фонарь

3













Светильник



2











По функциональному применению



1











Постоянные



2











Резервные



3











Аварийные



4











Передвижные





3









По нижней температуре применения





1









Выше 0 °С





2









0 °С ¸ -10 °С





3









-11 °С ¸ -25 °С





4









-26 °С ¸ -40 °С





5









Ниже -40 °С







4







По верхней температуре применения







1







Ниже +20 °С







2







+20 °С ¸ +30 °С







3







+31 °С ¸ +40 °С







4







+41 °С ¸ +50 °С







5







Выше +50 °С









5





По защищенности









1





Пылевлагозащищенные









2





Взрывозащищенные











6



По напряжению питания











1



12 VDC











2



24 VAC











3



220 VAC











4



Универсальное











5



Не требует питания



32 3000

Источники света для охранного освещения (лампы)

1

2

3

4

5

6

7



1













По области спектра излучения

1













Видимый свет

2













Инфракрасное излучение

3













Ультрафиолетовое излучение



2











По конструктивному типу



1











Накаливания



2











Металлогалогенные



3











Люминесцентные



4











Натриевые



5











Ртутные



6











Светодиодные





3









По напряжению питания





1









12 VDC





2









24 VAC





3









220 VAC





4









Универсальное





5









Другое







4







По нижней температуре применения







1







Выше 0 °С







2







0 °С ¸ -10°С







3







-11 °С ¸ -25 °С







4







-26 °С ¸ -40 °С







5







Ниже -40 °С









5





По верхней температуре применения









1





Ниже +20 °С









2





+20 °С ¸ +30 °С









3





+31 °С ¸ +40 °С









4





+41 °С ¸ +50 °С









5





Выше +50 °С











6



По защищенности











1



Пылевлагозащищенные











2



Взрывозащищенные



41 2000-41 2400

Блокираторы сотовой связи

1

2

3

4

5

6

7



1













По активности

1













Активные

2













Пассивные

3













Интеллектуальные



2











По типу блокируемой зоны



1











Закрытые территории



2











Протяженные объекты



3











Отдельно стоящие (здания сооружения)





3









По типу используемых антенн





1









Внутренние





2









Внешние







4







По направленности антенн







1







Направленные







2







Изотропные









5





По типу функционирования









1





Регулируемые









2





Нерегулируемые









3





Блокирующие при вхождении в связь









4





Блокирующие при вхождении в зону





41 3000-41 3300

Блокираторы радиовзрывателей

1

2

3

4

5

6

7



1













По степени мобильности

1













Стационарные

2













Возимые

3













Носимые

4













Перемещаемые



2











По радиусу защитной зоны



1











Малый



2











Средний



3











Большой





3









По длительности непрерывной работы





1









Малый





2









Средний





3









Большой







4







По типу используемых антенн







1







С внутренней антенной







2







С внешней антенной



42 0000-42 2300

Антиснайперские системы

1

2

3

4

5

6

7



1













По степени мобильности

1













Стационарные

2













Возимые

3













Носимые

4













Перемещаемые



2











По напряжению питания



1











12 VDC



2











24 VAC



3











220 VAC



4











Универсальное



5











Не требует питания



43 0000-43 2300

Поисковые системы и досмотровое оборудование

1

2

3

4

5

6

7



1

2











По функциональному назначению

0

1











Для обнаружения взрывчатых веществ

0

2











Для обнаружения наркотических веществ

0

3











Для обнаружения оптики

0

4











Для обнаружения радиовзрывателей

0

5











Для обнаружения механических взрывателей

0

6











Для обнаружения оружия

0

7











Для обнаружения электронных устройств

0

8











Для обнаружения контрабанды

0

9











Для контроля труднодоступных мест

1

0











Для контроля днищ транспортных средств

1

1











Для контроля элементов внешнего вида (транспортного средства)





3









По степени мобильности





1









Ручные (носимые)





2









Мобильные





3









Перемещаемые





4









Стационарные







4







По нижней температуре применения







1







Выше 0 °С







2







0 °С ¸ -10 °С







3







-11 °С ¸ -25 °С







4







-26 °С ¸ -40 °С







5







Ниже -40 °С









5





По верхней температуре применения









1





Ниже +20 ° С









2





+20 °С ¸ +30 °С









3





+31 °С ¸ +40 °С









4





+41 °С ¸ +50 °С









5





Выше +50 ° С











6



По защищенности











1



Пылевлагозащищенные











2



Взрывозащищенные



50 0000 - 50 5000

Интегрированные системы ИТСО и САЗ

1

2

3

4

5

6

7

8

9



1

















По открытости архитектуры

1

















Открытая

2

















Закрытая



2















Интеграция системы сигнализации



1















Есть





3













Интеграция СКУД





1













Есть







4











Интеграция СОТ







1











Есть









5









Интеграция САЗ (элементов)









1









Есть











6







Интеграция систем противопожарной защиты











1







Есть













7





Интеграция систем технологических, диспетчеризации (АСУТП) и жизнеобеспечения













1





Есть















8



Интеграция прочих систем















1



Другие системы данного производителя















2



Другие системы сторонних производителей, интеграция по определенному интерфейсу и протоколу















3



Другие системы сторонних производителей, интеграция на программном уровне















4



Другие системы сторонних производителей, интеграция на аппаратном уровне



21 0000-21 3500

Системы охранной сигнализации ПЕРИМЕТРА, включая быстроразворачиваемые (мобильные)

1

2

3

4

5

6

7

8

9

10



11

12

13

















1



















По активности

1



















Пассивные

2



















Активные



2

















По размещению приемопередающих элементов



1

















Однопозиционные



2

















Двухпозиционные



3

















Многопозиционные





3















По типам размещения датчиков





1















Подземные





2















Связанные с ограждением





3















Независимо устанавливаемые







4













По особенностям реагирования датчиков







1













Датчики приближения







2













Датчики обнаружения движения







3













Датчики давления







4













Датчики непрерывности







5













Датчики вибраций









5











По типу связи, интерфейса, сигнала на выходе









1











Сухой контакт НЗ









2











Сухой контакт НО









3











Сухой контакт НЗ/НО









4











Адресный









5











Аналоговый









6











Интерфейсный









7











Беспроводной симплексный









8











Беспроводной дуплексный











6









По типу электропитания











1









12 VDC











2









24 VAC











3









220 VAC











4









Универсальное











5









По шлейфу сигнализации











6









Не требует питания













7







По максимальной длине зоны обнаружения













1







Малая L < 50 м













2







Средняя 50 < L < 150 м













3







Повышенная 150 < L < 200 м













4







Большая L > 200 м















8





По виду зоны обнаружения















1





Пространственные, объемные















2





Линейные















3





Поверхностные















4





Точечные

















9



По нижней температуре применения

















1



Выше 0 °С

















2



0 °С ¸ -10 °С

















3



-11 °С ¸ -25 °С

















4



-26 °С ¸ -40 °С

















5



Ниже -40 °С



















10

По верхней температуре применения



















1

Ниже +20 °С



















2

+20 °С ¸ +30 °С



















3

+31 °С ¸ +40 °С



















4

+41 °С ¸ +50 °С



















5

Выше +50 °С

11



















По защищенности

1



















Пылевлагозащищенные

2



















Взрывозащищенные



12

















По возможности быстроразворачиваемого (мобильного) применения



1

















Стационарные



2

















Быстроразворачиваемые





13















По диапазону рабочих частот





1















До 1,0 ГГц





2















От 1,0 до 5,0 ГГц





3















От 5,0 до 10,0 ГГц





4















От 10,0 до 20,0 ГГц





5















От 20,0 до 50,0 ГГц





6















Свыше 50,0 ГГц





Ключевые слова: классификатор, инженерно-технические средства охраны, средства антитеррористической защиты, конструктивные признаки, технологические признаки





Содержание



1 Область применения

2 Термины и определения

3 Основные положения

4 Порядок классификации и присвоения кода

5 Основной код Классификатора

6 Дополнительный код Классификатора

Комментарии ()

    Введите сумму 5 + 4
