СН 550-82 (Приложение 4)

ПРИЛОЖЕНИЕ 4

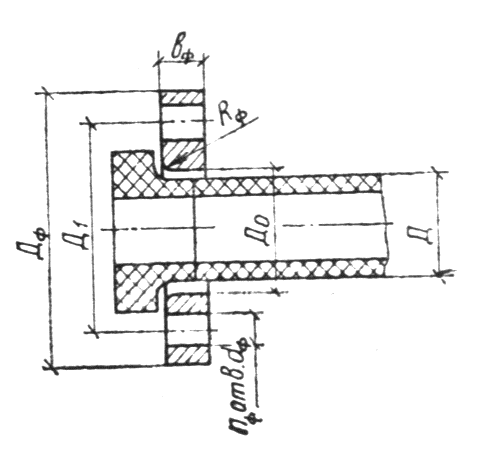

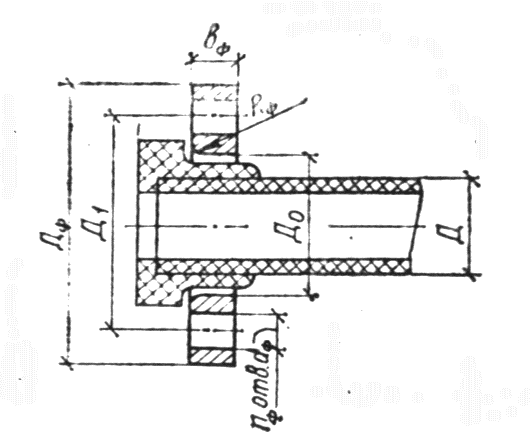

Размеры стальных фланцев для разъемных соединений пластмассовых труб

Таблица 1

из ПНД на втулках под фланцы, мм


Наруж ный диаметр труб Д, мм Дф Д1 Д0 dф nф Rф bф для типа
СЛ С Т
63 165 125 78 18 4 3 10 12 16
75 185 145 92 18 4 3 10 12 16
110 220 180 128 18 8 3,5 10 14 18
160 285 240 178 23 8 3,5 12 14 18
225 340 295 238 23 8 4,5 14 16 20
315 445 400 338 23 12 5,5 20 24 26
400 565 515 430 27 16 6 22 26 32
500 670 620 533 27 20 7 22 32 38
630 780 725 645 30 20 8,5 24 36 -
710 895 840 740 30 24 9,5 24 40 -
800 1015 950 843 33 24 10 24 40 -
900 1115 1050 947 33 28 11 24 - -
1000 1230 1160 1050 36 28 12 24 - -
1200 1455 1380 1260 39 32 14 28 - -

Таблица 2

из ПВХ и ПВД на втулках под фланцы, мм


Наружный диаметр труб Дн, мм РY=0,6 МПа РY=1 МПа Д0 для втулок из Rф
Дф Д1 bф dф nф Дф Д1 bф dф nф ПВХ ПВД
типа
Т Л СЛ С Т
16 75 50 10 11,5 4 90 60 12 14 4 23 - - - - 1
20 80 55 10 11,5 4 95 65 12 14 4 28 - - - - 1
25 90 65 10 11,5 4 105 75 14 14 4 34 - - 35 37 1,5
32 100 75 12 115 4 115 85 14 14 -4 42 - - 44 47 1,5
40 120 90 12 14 4 140 100 16 18 4 51 - - 55 58 2
50 130 100 12 14 4 150 110 18 18 4 62 - - 68 73 2
63 140 110 12 14 4 165 125 18 18 4 78 -- - 86 92 2,5
75 100 130 14 14 4 185 145 20 18 1 - - 94 98 - 2,5
90 180 150 14 18 4 200 100 22 18 8 - - 112 117 - 3
110 210 170 14 18 4 220 180 24 18 8 - - 130 143 - 3
140 240 200 14 18 8 - - - - - - 160 - - - 4

Таблица 3

из ПНД, ПВД, ПП с буртами, мм


Наружный диаметр труб Д, мм Рy = 0,1; 0,25; 0,6 МПа Рy= 1,0 МПа
Дф Д1 Д0 bф dф nф Дф Д1 Д0 bф dф nф
25 90 65 32 10 12 4 105 75 32 14 14 4
32 100 75 38 12 12 4 115 85 38 14 14 4
40 120 90 46 12 14 4 135 100 46 16 18 4
50 130 100 55 12 14 4 145 110 54 18 18 4
63 140 110 70 12 14 4 100 125 70 18 18 4
75 160 130 80 14 14 4 180 115 80 20 18 4
90 185 150 96 14 18 4 195 160 96 22 18 4
110 205 170 118 14 18 4 215 180 118 24 18 4
125 235 200 138 14 18 8 245 210 138 26 18 8
140 235 200 150 14 18 8 245 210 150 26 18 8
160 260 225 173 16 18 8 280 240 173 26 23 8
180 290 255 190 18 18 8 310 270 190 20 23 8
225 315 280 235 18 18 8 335 295 230 20 23 8
250 370 335 260 20 18 12 ЗЬ5 325 260 28 23 8
280 435 395 290 24 23 12 440 400 290 30 23 12
315 435 395 325 24 23 12 440 400 331 30 23 12

Таблица 4

из ПВХ на отбортовке, мм


Наружный диаметр труб Д, мм Рy = 0,1; 0,25; 0,6 МПа Рy= 1,0 МПа
Дф Д1 Д0 bф dф nф Дф Д1 Д0 bф dф nф
25 90 27 65 10 12 4 105 27 75 14 14 4
32 110 34 75 12 12 4 115 34 85 14 14 4
40 120 42 90 12 14 4 135 42 100 16 18 4
50 130 54 100 12 14 4 145 54 110 16 18 4
63 140 67 110 12 14 4 160 55 125 18 18 4
75 160 80 130 14 14 4 180 80 145 20 18 4
90 185 95 150 14 18 4 195 93 160 22 18 4
110 205 115 170 14 18 4 215 112 180 24 18 8
125 235 133 200 14 18 8 215 128 180 24 18 8
140 235 145 200 14 18 8 245 145 210 26 18 8
160 260 170 225 16 18 8 280 170 240 26 18 8
180 290 190 255 18 18 8 310 190 270 26 23 8
200 290 205 255 18 18 8 310 205 270 26 23 8
225 215 230 280 18 18 8 335 227 295 26 23 8
250 340 260 305 20 18 8 365 225 ЗЯ 28 23 8
280 370 285 335 20 18 8 390 283 350 28 23 12
315 435 320 395 24 23 12 440 320 400 30 23 12
