ПРИЛОЖЕНИЕ 3
ПРИЛОЖЕНИЕ 3(Рекомендуемое)

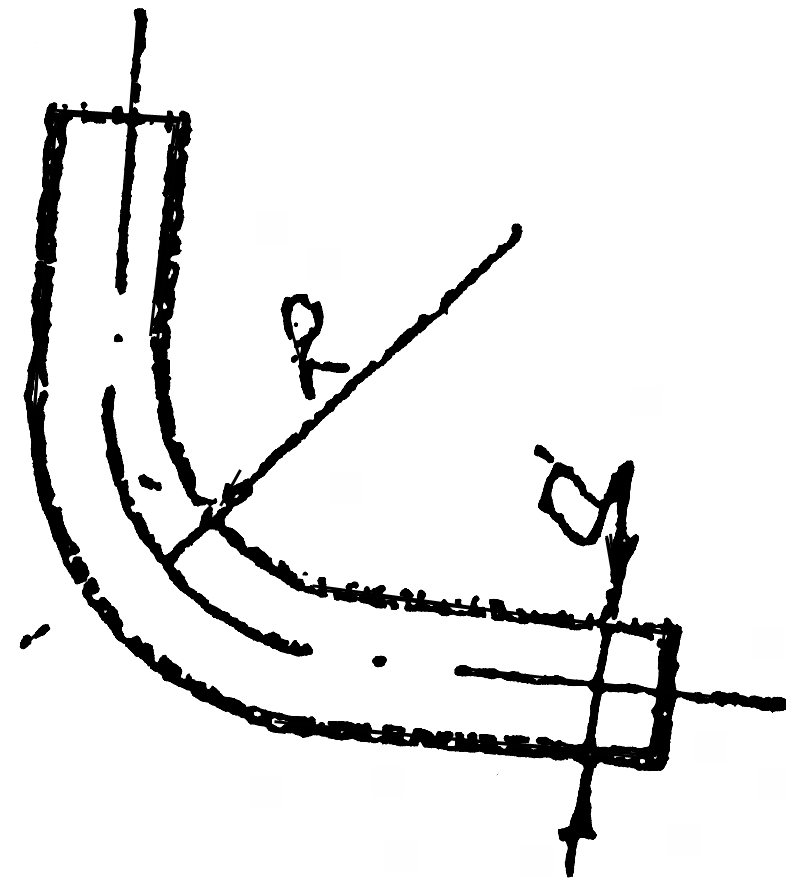

Радиусы изгиба стальных водогазопроводных труб,
изготавливаемых по ГОСТ 3262-75
Размеры, мм
| Условный проход Dv | Наружный диаметр dн | Наименьший радиус изгиба R трубы | Наименьшая длина прямого участка | |
| в горячем состоянии | в холодном состоянии | |||
| 8 | 13,5 | 40 | 80 | 40 |
| 10 | 17 | 50 | 100 | 45 |
| 15 | 21,3 | 65 | 130 | 50 |
| 20 | 26,8 | 80 | 160 | 55 |
| 25 | 33,5 | 100 | 200 | 70 |
| 32 | 42,3 | 130 | 250 | 85 |
| 40 | 48 | 150 | 290 | 100 |
| 50 | 60 | 180 | 360 | 120 |
Радиусы изгиба стальных труб в зависимости
от диаметра и толщины стенок
Размеры, мм
 | Диаметр трубы | Наименьший радиус изгиба при толщине стенки | |
| до 2 | св. 2 | ||
| От 5 до 20 | 4d | 3d | |
| От 20 до 35 | 5d | 3d | |
| От 35 до 60 | - | 4d | |
