СН 481-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

(ГОССТРОЙ СССР)

ИНСТРУКЦИЯ

ПО ПРОЕКТИРОВАНИЮ, МОНТАЖУ И ЭКСПЛУАТАЦИИ СТЕКЛОПАКЕТОВ

СН 481-75

Утверждена постановлением Государственного комитета Совета Министров СССР по делам строительства от 31 декабря 1975 г. № 250

Инструкция по проектированию, монтажу и эксплуатации стеклопакетов (СН 481-75) разработана ЦНИИПромзданий при участии НИИСФ, НИИЭС Госстроя СССР, ЦНИИЭП учебных зданий, ЦНИИЭП жилища Госгражданстроя и ГИС Минстройматериалов СССР.

Редакторы: инж. Г.Н. Демьянков (Госстрой СССР), кандидаты техн. наук Ю.П. Александров и А.А. Романов, инж. В.П. Тарасов (ЦНИИПромзданий).

Государственный комитет Совета Министров СССР по делам строительства (Госстрой СССР)

Строительные нормы

СН 481-75

Инструкция по проектированию, монтажу и эксплуатации стеклопакетов

Содержание

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. СТЕКЛОПАКЕТЫ

3. ПРОЕКТИРОВАНИЕ СТЕКЛОПАКЕТОВ

4. МОНТАЖ И ЭКСПЛУАТАЦИЯ СТЕКЛОПАКЕТОВ

ПРИЛОЖЕНИЕ I. КЛЕЕНЫЕ СТЕКЛОПАКЕТЫ

ПРИЛОЖЕНИЕ 2. ПРОКЛАДКИ, МАСТИКИ И ГЕРМЕТИКИ, ПРИМЕНЯЕМЫЕ ПРИ УСТАНОВКЕ СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТЫ

ПРИЛОЖЕНИЕ 3. ЗНАЧЕНИЯ АТМОСФЕРНОГО ДАВЛЕНИЯ

ПРИЛОЖЕНИЕ 4. ПРИМЕР РАСЧЕТА СТЕКЛОПАКЕТА НА ПРОЧНОСТЬ

ПРИЛОЖЕНИЕ 5. УСТАНОВКА СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТАХ

ПРИЛОЖЕНИЕ 6. ХРАНЕНИЕ СТЕКЛОПАКЕТОВ

ПРИЛОЖЕНИЕ 7. МОНТАЖ СТЕКЛОПАКЕТОВ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Требования настоящей Инструкции должны выполняться при проектировании, монтаже и эксплуатации клееных стеклопакетов.

1.2. Стеклопакеты следует предусматривать для остекления окон, витрин и зенитных фонарей общественных, производственных и вспомогательных зданий с сухим и нормальным влажностным режимом помещений.

1.3. Стеклопакеты не допускается предусматривать для остекления световых проемов:

неотапливаемых помещений;

зданий, подверженных вибрационным воздействиям;

зданий с мостовыми кранами тяжелого и весьма тяжелого режима работы;

помещений с взрывоопасным или взрывопожароопасным производством;

зенитных фонарей производственных помещений, в которых содержание пыли и копоти в воздухе превышает 10 мг/м3 и на участках покрытий, где имеются снеговые мешки;

зданий, расположенных в районах с минимальным среднемесячным атмосферным давлением 700 мм рт. ст. и менее.

 Внесена ЦНИИПромзданий Госстроя СССР

Утверждена постановлением Государственного комитета Совета Министров СССР

от 31 декабря 1975 г.

№ 250

 Срок введения в действие 1 января 1977 г.

2. СТЕКЛОПАКЕТЫ

2.1. Колесные стеклопакеты предусматриваются двух- или трехслойными (с двумя или тремя стеклами) с герметичными воздушными прослойками между стеклами (приложение 1).

2.2. В стеклопакетах применяются следующие виды листового силикатного строительного стекла: оконное, витринное неполированное, витринное полированное, теплоотражающее, теплопоглощающее и закаленное.

Теплоотражающие и теплопоглощающие стекла должны устанавливаться в наружном слое стеклопакета.

Армированное стекло в стеклопакетах применять не допускается.

2.3. Стеклопакеты должны быть прямоугольной формы с соотношением сторон не более 5: 1.

2.4. Толщина стекол в стеклопакетах определяется расчетом на прочность и должна быть не менее: 3 мм — для окон и 5 мм — для зенитных фонарей. Наружные и внутренние стекла принимаются равной толщины, в трехслойных стеклопакетах средние стекла допускается принимать меньшей толщины, чем наружные.

2.5. Толщина воздушной прослойки должна предусматриваться: 12, 15 или 18 мм — в двухслойных; 9 или 12 мм — в трехслойных стеклопакетах.

2.6. Длина и ширина стеклопакетов не должны превышать размеров, установленных соответствующими ГОСТами на стекло. Максимальные площади стеклопакетов для окон и витрин приведены в табл. 1.

Максимальная площадь стеклопакетов для зенитных фонарей — 2 м2

Таблица 1

Стеклопакеты

Толщина воздушной прослойки, мм

Максимальная площадь стеклопакета, м2, при толщине стекол в s , мм

3

4

5

6

7

>7

Двухслойные

12

15

18

1,5

1,5

1,5

3,2

3,6

3.6

4,5

4,5

5

6

6,5

7

7

8

9

9

9

9

Трехслойные

9

12

1,3

1,5

2,5

3,2

3,5

4,5

4,5

6

6

6

Ориентировочный вес стеклопакетов приведен в табл. 2.

Таблица 2

Стеклопакеты

Вес стеклопакета. кгс/м2, при толщине стекол s , мм

3

4

5

6

7

Двухслойные

Трехслойные

15,5

23,5

21

31

25,5

37,5

30

45

35

52,5

2.7. Данные о материалах прокладок, мастик и герметиков, применяемых при установке стеклопакетов в переплеты, приведены в приложении 2.

3. ПРОЕКТИРОВАНИЕ СТЕКЛОПАКЕТОВ

3.1. Площадь и размеры световых проемов окон и зенитных фонарей со стеклопакетами следует определять в соответствии со СНиП по проектированию естественного освещения.

Общий коэффициент светопропускания окон и зенитных фонарей со стеклопакетами определяется по формуле

t 0 = t 1 t 2 t 3 t 4 t 5 t 6, (1)

где t 1 — коэффициент светопропускания стекла;

t 2 — коэффициент, учитывающий потери света в переплетах, равный: 0,75 и 0,85 — соответственно в деревянных и металлических переплетах окон, 0,75 — в металлических переплетах зенитных фонарей;

t 3 — коэффициент, учитывающий потери света в слое загрязнения остекления;

t 4 — коэффициент, учитывающий потери света в несущих конструкциях;

t 5 — коэффициент, учитывающий потери света в солнцезащитных устройствах;

t 1, t 3, t 4 и t 5 — определяются в соответствии со СНиП по проектированию естественного освещения;

t 6 — коэффициент, учитывающий потери света в защитной сетке зенитных фонарей, принимаемый равным 0,9.

3.2. Теплотехнические расчеты заполнений световых проемов со стеклопакетами следует выполнять в соответствии со СНиП по строительной теплотехнике.

Сопротивление теплопередаче стеклопакетов следует принимать по табл. 3,

Таблица 3

Стеклопакеты

Сопротивление теплопередаче стеклопакета R0 м2× ч× °С/ккал

при вертикальном положении

при наклоне менее 30° к горизонту

Двухслойный

Трехслойный

0,37

0,54

0,34

0,5

3.3. Двухслойные стеклопакеты допускается предусматривать для остекления окон зданий при расчетной температуре наружного воздуха (средняя наиболее холодной пятидневки) не ниже минус 40°С, а трехслойные — не ниже минус 50°С.

3.4. Остекление зенитных фонарей стеклопакетами следует проектировать исходя из условий отсутствия конденсата на поверхности стеклопакетов со стороны помещения. При этом коэффициент теплоотдачи внутренней поверхности остекления следует принимать равным 8,5 ккал/м2× ч× °С.

3.5. При проектировании остекления окон и зенитных фонарей не допускается предусматривать неравномерный обогрев стеклопакетов приборами системы отопления.

3.6. Показатель звукоизолирующей способности двухслойных стеклопакетов принимается равным 29 дБ, а трехслойных — 31 дБ,

3.7. Расчет стеклопакетов на прочность следует производить по расчетным нагрузкам, действующим на наружное стекло в зимних условиях эксплуатации.

Расчетная нагрузка на стекло qр, кгс/м2, определяется по формуле

qp = g + (q + p) n + qt +qат, (2)

где g — расчетная нагрузка от собственного веса стекла (для зенитных фонарей);

q — расчетная ветровая нагрузка;

р — расчетная снеговая нагрузка (для зенитных фонарей);

q и р — определяются в соответствии со СНиП по нагрузкам и воздействиям;

qt — расчетная нагрузка от изменения температуры воздуха определяемая согласно указаниям п. 3.9 настоящей Инструкции;

qат — расчетная нагрузка от изменения, атмосферного давления определяемая согласно указаниям п. 3.10 настоящей Инструкции;

п — коэффициент, принимаемый равным 0,55 — для двухслойных стеклопакетов, 0,36 — для трехслойных стеклопакетов со стеклами равной толщины.

При расчете стеклопакетов, имеющих площадь более 5 м2 на грузки qt и qат могут не учитываться.

3.8. При расчете стеклопакетов на прочность следует предварительно задавать толщину наружных стекол s исходя из требований табл. 1 настоящей Инструкции.

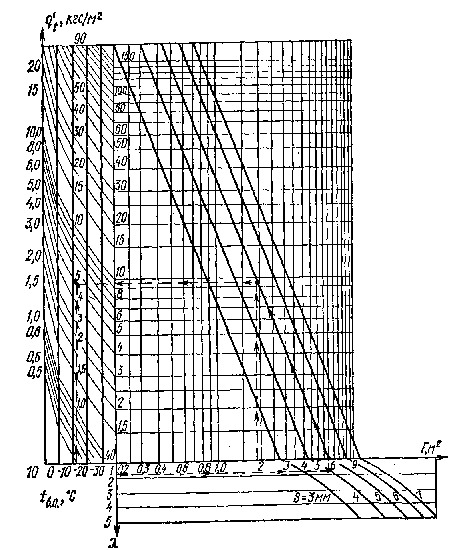

Рис. 1. Номограмма для определения q1t

3.9 Расчетная нагрузка qt, кгс/м2, от изменения температуры воздуха определяется по формуле


где q1t - нагрузка, определяемая по номограмме, приведенной на рис. 1, в зависимости от принятых значений толщины стекла s , отношения большей стороны стеклопакета к меньшей: Image1473.gif площади стеклопакета F и средней температуры воздушной прослойки tвп;

Image1474.gif - сумма толщин воздушных прослоек в стеклопакете мм.

Средняя температура воздушной прослойки, соприкасающейся с наружным стеклом, определяется по формуле

tвп = y t+ (1 - y ) tн, (4)

где tв - расчетная температура воздуха внутри помещения принимаемая по нормам проектирования зданий соответствующего назначения;

tн - расчетна зимняя температура наружного воздуха (средняя наиболее холодных суток), принимаемая в соответствии со СНиП по строительной климатологии и геофизики;

y - коэффициент, принимаемый равным 0,39 - для двухслойных и 0,26 - для трехслойных стеклопакетов.

3.10. Расчетная нагрузка qат, кгс/см2, от изменения атмосферного давления определяется по формуле

qат = Image1475.gif (5)

где q1ат - нагрузка, определяемая по номограмме, приведенной на рис. 2, в зависимости от принятых значений толщины стекла s , отношения большей стораны стеклопакета к меньшей: Image1473.gif площади стеклопакета F и разности атмосферного давления D р.

Разность атмосферного давления определяется по формуле

D р = р1 - р0, (6)

где ри р - соответственно минимальное среднемесячное атмосферное давление в месте расположения завода-изготовителя стеклопакетов и максимальное среднемесячное атмосферное давление в месте расположения проектируемого объекта, определяемые по данным метеослужбы.

Значения атмосферного давления р и рдля некоторых городов СССР приведены в приложении 3.

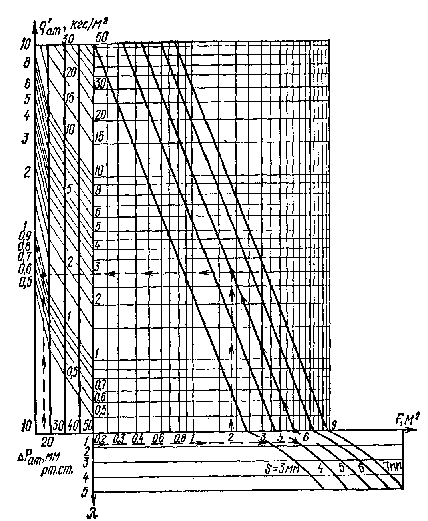

Рис. 2. Номограмма для определения q1a

3.11. Расчет прочности наружного стекла стеклопакета на изгиб производится по формуле


где f — прогиб в центре стекла от расчетной нагрузи qp, см;

Rи - расчетное сопротивление на изгиб, кгс/см2, принимаемое равным 150 — для оконного и витринного, 250 — для закаленного стекла.

Отношение Image1478.gif определяется по графику, приведенному нарис. 3, в зависимости от величины k, вычисляемой по формуле


где E — модуль упругости стекла, равный 6,5× 105 кгс/см2.

Пример расчета стеклопакета на прочность приведен в приложении 4.

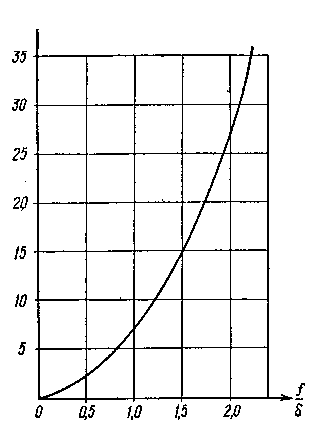

Рис. 3. График для определения отношения f/d и прогиба f наружного стекла стеклопакета

3.12. Между стеклопакетами и переплетами окон должны предусматриваться зазоры, для чего устанавливаются опорные и фиксирующие торцовые и боковые прокладки (приложение 5, рис. 5 и 6,а). Схемы расположения прокладок в переплетах приведены вприложении 5, табл. 5.

Длина опорных прокладок принимается при нагрузке от стеклопакета, приходящейся на одну прокладку:

менее 15 кгс ................................ 50 мм

сверх 15 до 50 кгс ...................... 100мм

сверх 50 кгс ................................ 150мм

Зазоры между стеклопакетами и переплетом заполняются нетвердеющей мастикой.

Крепление стеклопакетов в переплетах окон и витрин допускается предусматривать также эластичными профилями, устанавливаемыми по контуру (приложение 5, рис. 6,б, в).

Штапики и эластичные профили должны закрывать распорную рамку стеклопакета.

3.13. Стеклопакеты, устанавливаемые в окнах и витринах, следует располагать на высоте нå менее 0,2 м над уровнем пола и тротуара.

3.14. Переплеты зенитных фонарей со стеклопакетами следует, как правило, проектировать открывающимися, предусматривая возможность очистки внутренней поверхности остекления с кровли.

3.15. Стеклопакеты в зенитных фонарях должны равномерно опираться по контуру на несущие элементы фонаря через эластичные прокладки, иметь уклон не менее 5° и возвышаться над кровлей не менее чем на 250 мм.

Между торцами стеклопакетов и переплетами должны быть предусмотрены зазоры шириной 5 мм, заполняемые нетвердеющей мастикой или эластичными профилями.

С наружной стороны зазоры между стеклопакетами и переплетами должны быть герметизированы.

3.16. В зенитных фонарях со стеклопакетами следует предусматривать устройство под остеклением защитных металлических сеток с ячейками 50х50 мм, окрашенных, в белый цвет.

4. МОНТАЖ И ЭКСПЛУАТАЦИЯ СТЕКЛОПАКЕТОВ

4.1. Хранить стеклопакеты перед монтажом следует в положении "на ребро" в ящиках или стеллажах в отапливаемых помещениях. Между ящиками необходимо оставлять зазоры шириной 20 мм для проветривания.

Основания стеллажей должны оклеиваться войлоком или резиной и иметь наклон 5 - 6° (приложение 6, рис. 7) Стеклопакеты в стеллажах устанавливаются перпендикуляр к плоскости основания.

Между стеклопакетами в местах расположения распорных рамок следует устанавливать прокладки из войлока, картона и резины. На стеллаже следует хранить стеклопакеты одинаковых размеров.

4.2. Стеклопакеты со склада к месту монтажа следует доставлять в ящиках или специальных кассетах.

4.3. Перед установкой в конструкции необходимо произвести тщательный визуальный осмотр каждого стеклопакета. Не допускается применять стеклопакеты, имеющие трещины или сколы в торцах стекол, отслоения в клеевых швах, повреждения обрамляющих рамок.

4.4. Монтаж стеклопакетов следует производить с помощью ручных вакуум-присосок или траверс, снабженных вакуум-присосками. Надежность соединения вакуум-присосок с поверхностью стекла каждый раз должна проверяться пробным подъемом стеклопакета на высоту 5 — 10 см.

Стеклопакеты необходимо переносить в вертикальном положении, углы и торцы стекол следует оберегать от ударов. Запрещается опирать стеклопакеты на углы и ставить на жесткое основание.

4.5. Монтаж стеклопакетов допускается при температуре наружного воздуха не ниже минус 15°С.

Температура внутреннего воздуха помещений, остекленных стеклопакетами, в зимний период строительства должна быть не ниже +5°С.

4.6. При установке стеклопакетов в переплеты и их креплении не допускаются перекосы и чрезмерное обжатие стеклопакетов штапиками или накладками.

4.7. Работы по уплотнению и герметизации стыков между стеклопакетами и переплетами следует производить непосредственно после их установки и крепления. Для нанесения нетвердеющих мастик следует использовать герметизаторы, а тиоколовых герметиков — пневматические или ручные шприцы.

Герметизируемые поверхности должны быть предварительно очищены, просушены и обезжирены негорючими веществами.

Работы по уплотнению и герметизации стыков следует производить при температуре наружного воздуха не ниже минус 15° С в условиях, исключающих увлажнение конструкций.

4.8. При проведении электросварочных работ стеклопакеты следует защищать от попадания на них раскаленных частиц металла.

4.9. Оконные переплеты, как правило, следует заполнять стекло-пакетами в заводских условиях, а их монтаж производить непосредственно с транспортных средств.

4.10. Работы по остеклению оконных переплетов и витрин стеклопакетами (приложение 7, рис. 8) с использованием прокладок и нетвердеющих мастик выполняются в следующей последовательности:

подготовка стеклопакетов и комплектующих материалов (прокладок, штапиков, мастик и т.п.);

наклейка боковых и торцовых прокладок па фальцы переплета (рис. 8, а);

нанесение на поверхность фальцев слоя нетвердеющей мастики (рис. 8, б);

установка стеклопакета в переплет и плотное его прижатие к боковым прокладкам (рис. 8, в);

установка в зазоры между, торцами стеклопакета и переплета фиксирующих торцовых прокладок, наклейка на края стеклопакета или на штапики боковых прокладок, заполнение нетвердеющей мастикой зазоров между торцами стеклопакетов и переплетом (рис. 8, г);

закрепление штапиков (рис. 8,с);

заполнение нетвердеющей мастикой или герметиками зазоров между переплетом и стеклопакетом и выравнивание поверхности швов (рис. 8, е).

4.11. Стеклопакеты должны устанавливаться в конструкции зенитных фонарей после окончания работ по устройству кровли и установки защитных сеток.

4.12. Работы по остеклению зенитных фонарей стеклопакетами выполняются в следующей последовательности:

подготовка стеклопакетов и комплектующих материалов (прокладок, мастик, накладок и т.п.);

проверка прямолинейности плоскости переплетов, подготовка и наклейка на них эластичных прокладок;

укладка стеклопакетов и проверка равномерности их опирания на переплет;

установка фиксирующих или профильных уплотнительных прокладок и заполнение стыков нетвердеющей мастикой;

установка накладок и герметизация зазоров между ними и стеклопакетами.

4.13. При производстве работ по монтажу стеклопакетов, а также при выполнении отделочных работ необходимо соблюдать меры по защите стеклопакетов от механических повреждений и загрязнений.

4.14. При монтаже стеклопакетов необходимо соблюдать правила техники безопасности, предусмотренные СНиП по технике безопасности в строительстве, а также “Правилами пожарной безопасности при производстве строительно-монтажных работ”.

4.15. При монтаже стеклопакетов должны применяться инвентарные леса, подмости или подвесные люльки. Монтаж стеклопакетов с приставных лестниц не допускается.

4.16. Монтаж стеклопакетов одновременно на нескольких ярусах (один над другим) не допускается.

4.17. За состоянием стеклопакетов в процессе эксплуатации необходимо осуществлять математический контроль, осмотр рекомендуется производить не реже двух раз в год и по результатам его составлять ведомости выявленных дефектов и разрабатывать мероприятия по их устранению.

4.18. Поврежденные стеклопакеты, имеющие трещины и пробоины, должны заменяться новыми.

4.19. Снег с поверхности стеклопакетов, установленных в зенитных фонарях, следует удалять деревянными скребками.

4.20. Стеклопакеты должны систематически очищаться от загрязнений. Периодичность очистки определяется требованиями СНиП по проектированию естественного освещения.
