ПРИЛОЖЕНИЕ 3



НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ОРИЕНТИРОВОЧНОГО РАСХОДА РАСТВОРА ПЕНООБРАЗОВАТЕЛЯ И КОЛИЧЕСТВА ГЕНЕРАТОРОВ

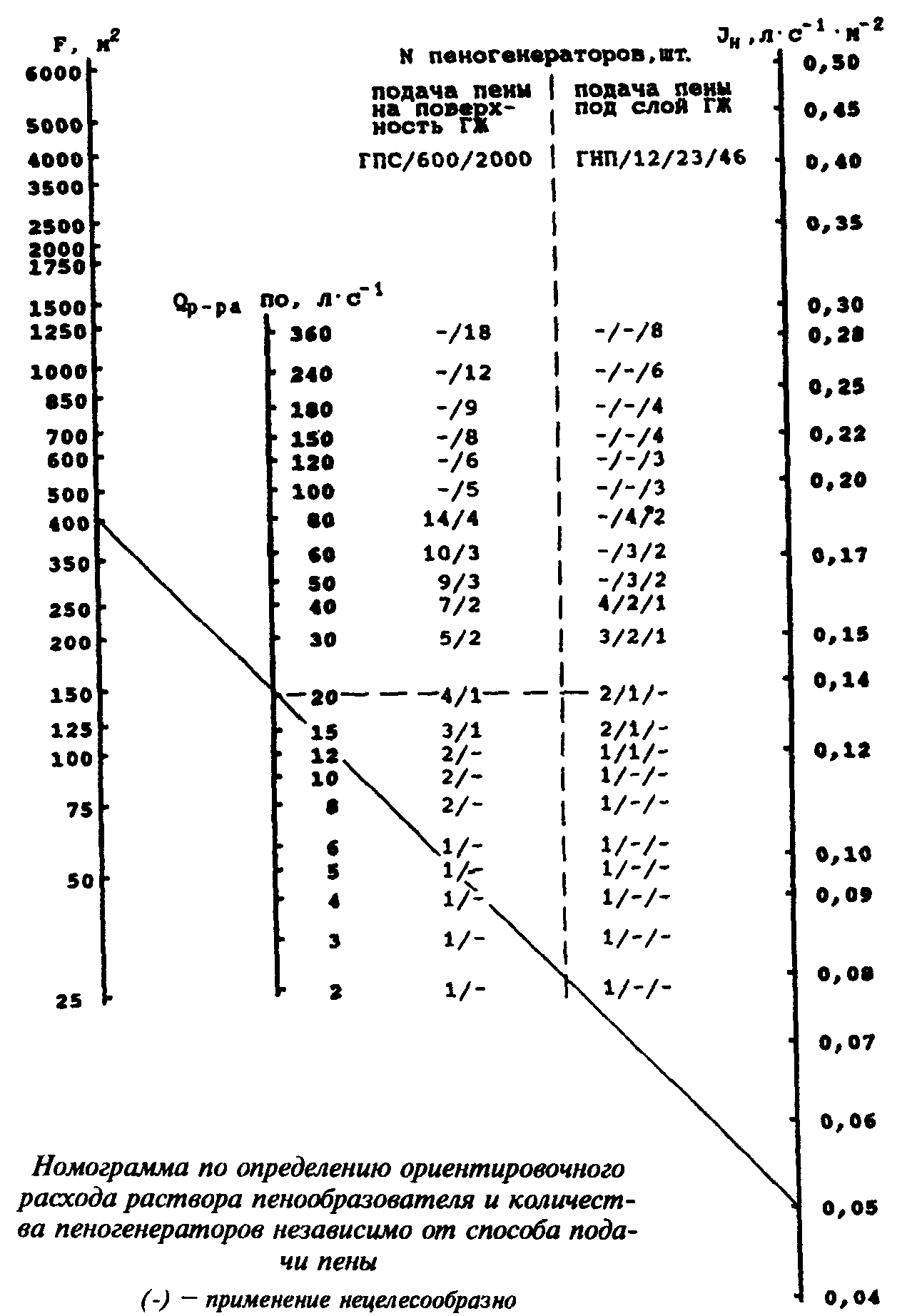

Номограмма предназначена для определения ориентировочного расхода раствора пенообразователя и количества генераторов для тушения нефти и нефтепродуктов в резервуарах и проливов (рис. 1). Номограмма представляет собой три основных логарифмических шкалы, на которых нанесены площадь горения (F), расход раствора пенообразователя (Qp-pa), интенсивность подачи раствора пенообразователя (JH). Кроме того, на номограмме имеется пунктирная шкала, на которой нанесены два типа пеногенераторов в зависимости от способа подачи и их количество (N).

Пример пользования номограммой. Определить расход раствора пенообразователя и количество генераторов для тушения РВС-5000 (H = 11,98 м; D = 22,8 м) с дизельным топливом. Площадь горения (F) составит 408 м2.

В соответствии с табл. 2.1 нормативная интенсивность (JH) при тушении дизельного топлива пеной средней кратности, получаемой из пенообразователя общего назначения, равна 0,05 л • м -2 • с -1. На левой шкале находим соответствующее значение площади тушения (F), а на правой - нормативную интенсивность подачи раствора пенообразователя (JH). Соединив заданные величины, получим точку пересечения со средней шкалой, на которой нанесены значения расхода раствора пенообразователя Qp-pa. Вправо по горизонтали от полученной величины (в нашем примере Q = 20 л • с-1) показаны тип и количество необходимых генераторов пены в зависимости от применяемого способа тушения пожара в резервуаре.
