ПРИЛОЖЕНИЕ 1



КЛАССИФИКАЦИЯ РЕЗЕРВУАРОВ И РЕЗЕРВУАРНЫХ ПАРКОВ

Для хранения нефти и нефтепродуктов в отечественной практике применяются резервуары металлические, железобетонные, из синтетических материалов, льдогрунтовые.

Наиболее распространены, как у нас в стране, так и за рубежом, стальные резервуары. В соответствии с требованиями документа [1] применяются следующие типы стальных резервуаров:

вертикальные цилиндрические со стационарной конической или сферической крышей вместимостью до 20 000 м3 (при хранении ЛВЖ) и до 50 000 м3 (при хранении ГЖ);

вертикальные цилиндрические со стационарной крышей и плавающим понтоном вместимостью до 50 000 м3;

вертикальные цилиндрические с плавающей крышей вместимостью до 120 000 м3.

Геометрические характеристики основных типов стальных вертикальных резервуаров приведены в табл. 1.

Стенки вертикальных стальных резервуаров состоят из металлических листов, как правило, размером 1,5х3 м или 1,5х6 м. Причем толщина нижнего пояса резервуара колеблется в пределах от 6 мм (РВС-1000) до 25 мм (РВС-120000) в зависимости от вместимости резервуара. Толщина верхнего пояса составляет от 4 до 10 мм. Верхний сварной шов с крышей резервуара выполняется ослабленным с целью предотвращения разрушения резервуара при взрыве паровоздушной смеси внутри замкнутого объема резервуара.

Для хранения относительно небольших количеств нефтепродуктов применяются горизонтальные стальные резервуары емкостью до 1000 м3. Кроме стальных резервуаров в ряде случаев применяются также железобетонные.

В зависимости от назначения резервуары подразделяются на группы. К первой группе относятся резервуары, предназначенные для хранения жидкостей при избыточном давлении до 0,07 МПа включительно и температуре до 120 °С. Ко второй группе относятся резервуары, работающие под давлением более 0,07 МПа.

Таблица 1

Геометрические характеристики резервуаров типа РВС

N п/п Тип резервуара

Высота резервуара, м

Диаметр резервуара, м

Площадь зеркала горючего, м2

Периметр резервуара, м

1

РВС-1000

9

12

120

39

2

РВС-2000

12

15

181

48

3

РВС-3000

12

19

283

60

4

РВС-5000

12

23

408

72

5

РВС-5000

15

21

344

65

6

РВС-10000

12

34

918

107

7

РВС-10000

18

29

637

89

8

РВС-15000

12

40

1250

126

9

РВС-15000

18

34

918

107

10

РВС-20000

12

46

1632

143

11

РВС-20000

18

40

1250

125

12

РВС-30000

18

46

1632

143

13

РВС-50000

18

61

2892

190

14

РВС-100000

18

85,3

5715

268

15

РВС-120000

18

92,3

6691

290

Резервуары могут устанавливаться подземно или наземно. Подземными называют резервуары, заглубленные в грунт или обсыпанные грунтом, когда наивысший уровень хранимой в нем жидкости находится не менее чем на 0,2 м ниже минимальной планировочной отметки прилегающей площадки, а также резервуары, имеющие обсыпку не менее чем на 0,2 м выше допустимого уровня нефтепродукта в резервуаре и шириной не менее 3 м. Наземными называют резервуары, у которых днище находится на одном уровне или выше минимальной планировочной отметки прилегающей площадки в пределах 3 м от стенки резервуара. В районах Крайнего Севера с вечной мерзлотой практикуется установка резервуаров на свайных основаниях.

Все резервуары оборудуются дыхательной арматурой для выравнивания лечения внутри резервуара с окружающей средой при закачке или откачке нефти или нефтепродукта, приемно-отпускными устройствами, а при необходимости, особенно при хранении нефти и темных нефтепродуктов, системами размыва донных отложений. Вентиляционные патрубки на резервуарах для нефтепродуктов с температурой вспышки менее 120 °С оборудуются огневыми преград ителями.

Приемно-отпускные устройства резервуаров для хранения светлых и темных нефтепродуктов могут отличаться по конструкции. В первом случае приемно-отпускное устройство состоит из приемно-отпускного патрубка, хлопуши, механизма управления хлопушей, который включает лебедку и трос, перепускное устройство и подводящий трубопровод. Во втором случае вместо хлопуши имеется подъемная труба, которая является продолжением приемно-отпускного патрубка и соединена с последним при помощи шарнира.

Хлопуша представляет собой металлическую заслонку, установленную на приемно-отпускном патрубке. Заслонка крепится на шарнире и перекрывает патрубок под действием собственной массы. Открытие заслонки происходит либо под давлением закачиваемой жидкости, либо с помощью механизма управления. Механизм управления состоит из троса и лебедки, которая может иметь ручной привод для трубопроводов малых диаметров (до 350 мм) или электрический во взрывобезопасном исполнении для трубопроводов диаметром свыше 350 мм. Давление открывания заслонки хлопуши определяется весом самой заслонки и гидростатическим давлением столба жидкости в резервуаре. Центр оси механизма управления хлопуши располагается обычно на 900 мм выше оси приемно-отпускного патрубка, на котором крепится хлопуша.

Резервуары, предназначенные для хранения вязких нефтепродуктов, часто оборудуются системами обогрева и покрываются теплоизоляционным негорючим материалом. В качестве теплоизоляционных материалов могут применяться кирпич, асбоцемент, шлаковата, пеностекло. Подогрев хранимой жидкости в резервуарах с помощью внутренних обогревателей производится насыщенным паром или горячей водой.

На крышах резервуаров кроме дыхательной арматуры размещаются также световые и технологические люки для проведения замеров и технического обслуживания, а на плавающих крышах, кроме того, устройства для удаления атмосферных осадков через гибкий шланг или шарнирную трубу и подвижную лестницу.

Резервуарные парки для хранения нефти и нефтепродуктов представляют собой сложные инженерно-технические сооружения и состоят из резервуаров, как правило, объединенных в группы, систем трубопроводов и других сооружений. Для сокращения потерь нефтепродуктов при их откачке и закачке группы резервуаров со стационарными крышами могут оборудоваться газоуравнительными системами. Эти системы представляют собой сеть газопроводов, соединяющих через огнепреградигели паровоздушные пространства резервуаров между собой. В газоуравнительную систему входят также газгольдер, сборник конденсата, насос для перекачки конденсата и конденсатопровод. Для отключения газового пространства отдельных резервуаров от общей сети имеются перекрывные вентили и задвижки на линиях газопроводов, отходящих от резервуаров.

Резервуары, в которых возможно образование донных отложений (осадков), ведущее к уменьшению их полезного объема, оборудуются системами гидроразмыва. Системы гидроразмыва донных отложений включают в себя: насосную установку для подачи воды в систему, зачистной трубопровод диаметром 150—300 мм к гидроэжекторной установке, гидроэжекторную установку, состоящую из эжектора, передвижной электропомпы и гидромониторов, трубопровод отвода парафиноводяной смеси.

Склады нефти и нефтепродуктов в зависимости от вместимости резервуарных парков и вместимости отдельных резервуаров делятся на следующие категории [1] (табл. 2).

Единичный номинальный объем резервуаров, допустимая номинальная вместимость группы резервуаров и минимальное расстояние между резервуарами в одной группе определяются по документу [1] и представлены в табл. 3.

Та блица 2

Категории складов для хранения нефти и нефтепродуктов

Категория склада

Максимальный объем одного резервуара, м

3

Общая вместимость резервуарного парка, м

3

I

-

Св.100000

II

-

Св. 20 000 до 100 000 вкл.

IIIa

До 5000

Св. 10 000 до 20 000 вкл.

III6

До 2000

Св. 2000 до 10 000 вкл.

Шв

До 700

До 2000 вкл.

Таблица 3

Основные характеристики групп резервуаров

Резервуары

Единичный номинальный объем резервуаров, устанавливаемых в группе, м

3



Вид хранимых нефти и нефтепродуктов

Допустимая

общая номинальная вместимость группы, м3

Минимальное расстояние между резервуарами, расположенными в одной группе

С плавающей крышей

50 000 и более

Независимо от вида жидкости

200 000

30 м

Менее 50 000

Тоже

120 000

0,5D, но не более 30 м

С понтоном

50 000

Тоже

200 000

30м

Менее 50 000

То же

120 000

0,65D, но не более 30 м

Со стационарной крышей

50 000 и менее

Нефть и нефтепродукты с температурой вспышки выше 45 °С

120 000 0,75D, но не более 30 м

Со стационарной крышей

50 000 и менее

То же, с температурой вспышки 45 °С и ниже

80 000 0,75D, но не более 30 м

По назначению резервуарные парки могут быть подразделены на следующие виды:

товарно-сырьевые базы для хранения нефти и нефтепродуктов;

резервуарные парки перекачивающих станций нефте-и нефтепродуктопроводов;

резервуарные парки хранения нефтепродуктов различных объектов.

Резервуарные парки первого вида характеризуются, как правило, значительными объемами хранимых жидкостей, а также тем, что в одной резервуарной группе хранятся нефтепродукты, близкие или одинаковые по составу и своим пожароопасным свойствам. В резервуарных парках второго вида все резервуары чаще всего имеют нефть или нефтепродукт одного вида.

В соответствии с требованиями СНиП 2.11.03-93 [1] наземные резервуары для хранения нефти и нефтепродуктов объемом 5000 м3 и более оборудуются системами автоматического пожаротушения.

На складах категории IIIa при наличии не более двух наземных резервуаров объемом 5000 м3 допускается предусматривать тушение пожара этих резервуаров передвижной пожарной техникой при условии оборудования резервуаров стационарно установленными генераторами пены и сухими трубопроводами (с соединительными головками для присоединения пожарной техники и заглушками), выведенными за обвалование.

Стационарными установками охлаждения оборудуются наземные резервуары объемом 5000 м3 и более.

В автоматических системах тушения пожаров в резервуарах применяется пена средней кратности с верхним способом подачи, а также пена низкой кратности с верхним или подслойным способом подачи. Автоматическая установка включает насосную станцию, в которой размещаются водопитатели (насосы), емкость с пенообразователем и дозатор. Насосная станция подает водный раствор пенообразователя по системе трубопроводов к защищаемым резервуарам. Сеть растворопроводов выполняется кольцевой и располагается за пределами обвалования резервуаров вдоль автомобильных дорог и пожарных проездов.

Принципиальные схемы защиты резервуаров и оборудования представлены на рис. 1-10.

Резервуары со стационарной крышей без понтона защищаются стационарными и передвижными установками пожаротушения:

с подачей пены средней кратности на поверхность топлива;

подачей низкократной пены сверху;

подачей низкократной пены в нижнюю часть резервуара, как непосредственно в нефтепродукт (подслойный способ), так и через эластичный рукав с выходом на поверхность горючего.


Рис. 1. Стационарная установка пожаротушения с подачей пены средней кратности


Рис. 2. Применение раздвижных пеносливов для плавной подачи пены на поверхность нефтепродукта

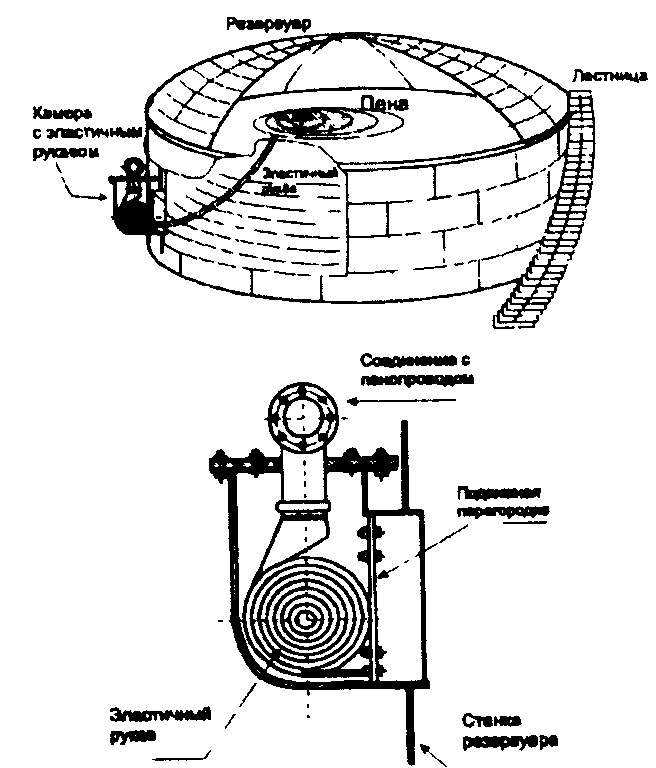

Рис. 3. Стационарная установка пожаротушения с подачей пены в основание резервуара через эластичный рукав на поверхность продукта


Рис. 4. Стационарная установка пожаротушения с подачей пены низкой кратности в слой горючей жидкости (подслойный способ тушения пожара)


Рис. 5. Защита резервуара с плаваю щей крышей стационарной установкой пожаротушения с подачей пены низкой кратности


Рис. 6. Пенокамера с пеногенератором для образования и подачи пены низкой кратности в резервуар с плавающей крышей


Рис. 7. Защита резервуара пеногенераторами низкократной пены, стационарно размещаемыми на плавающей крыше. Раствор пенообразователя подается вверх по эластичному рукаву


Рис. 8. Расположение пеногенерирующей аппаратуры на плавающей крыше

Резервуары с понтоном и стационарной крышей защищаются стационарными и передвижными установками:

с подачей пены средней кратности в зазор и на поверхность понтона;


Рис. 9. Принципиальная схема расположения датчиков-распылителей и емкости с хладоном в автономной системе газового тушения пожара в кольцевом зазоре резервуара с плавающей крышей

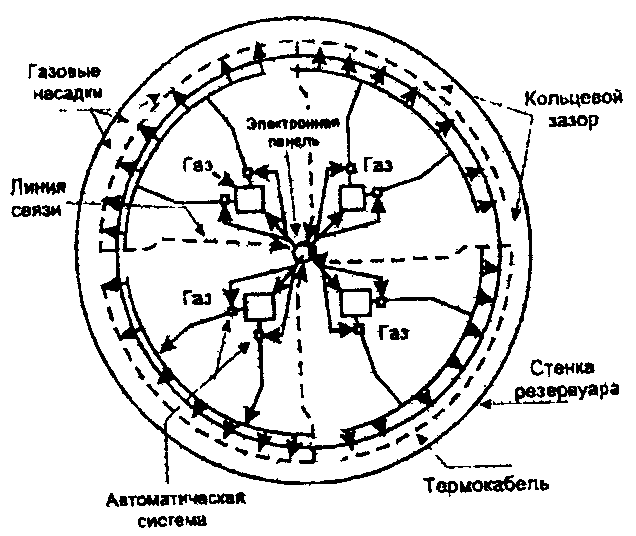

Рис. 10. Схема четырехсекционной автономной автоматической системы газового тушения пожара в кольцевом зазоре резервуара с плавающей крышей

подачей низкократной пены только сверху;

подачей низкократной пены одновременно сверху и в слой горючего.

Резервуары с плавающей крышей защищаются стационарными и передвижными установками:

с подачей пены средней кратности в кольцевой зазор между стенкой резервуара и краем плавающей крыши;

подачей низкократной пены одновременно сверху в кольцевой зазор между стенкой резервуара и краем плавающей крыши и в слой горючего;

подачей хладона (газа), расположенного в емкостях на плавающей крыше в кольцевой зазор и подачей низкократной пленкообразующей пены в слой горючего.

Тип и число пеногенераторов, устанавливаемых на резервуарах, зависят от способа подачи огнетушащего средства, типа горючей жидкости, конструкции и объема резервуара.

При расчете количества подаваемого раствора пенообразователя ширина кольцевого зазора должна приниматься равной расстоянию от стенки резервуара до кольцевого барьера, предназначенного для удержания пены (рекомендуется принимать равной 2,5 м).
