Современная технология монтажа трубопроводов

В современном здании, будь то офис, завод, жилой дом, коттедж, функционирует множество систем, формирующих его инфраструктуру, в том числе автоматическая система пожаротушения и система водоснабжения. СНиП 41-02-2003 и Свод Правил 5.13130.2009 рекомендует применение муфтовой арматуры, но выбор вида труб и их соединений выбирается проектировщиком, исходя из возможностей монтажа и конечной стоимости. Самым распространенным видом соединения трубопроводов являются сварные соединения, которые относятся к неразъемным. Их главным недостатком является то, что эти соединения требуют проведение огневых работ, что не всегда возможно, а если и возможно, то это приводит к остановке функционирования объекта монтажа, и как следствие, к убыткам из-за потери ценного времени. Использование фланцевого соединения, которое является разъемным, не исключит подобные ограничения применения, так как тоже требует проведение сварочных работ (соединения фланца с трубой). Более того, при монтаже возникает проблема центрирования отверстий, а  при ограничении пространства для размещения соединения, использование фланца становится затруднительным. Весь ассортимент муфт на m01.ru Разъемное резьбовое соединение надежно и не требует сварки, однако оно  ограничено областью применения  для труб с условным диаметром до 50 мм, и выполнение качественного монтажа требует от рабочего определенного навыка. Муфтовые разъемные соединения - это современная технология монтажа трубопроводов, которая не имеет подобных ограничений применения и обладает рядом преимуществ перед другими видами соединений (таблица 1). Главное отличие изделия:  надежность и долговечность, именно поэтому, в настоящее время во всем мире они завоевывают все большую популярность. На Западе, к примеру, весь монтаж систем пожаротушения полностью осуществляется на муфтах. В России до недавнего времени они не были широко распространены лишь из-за их высокой стоимости и сложности поставки, так как выпускались только за рубежом. Но сейчас предприятие ЗАО «ПО «Спецавтоматика» (г. Бийск) освоило серийный выпуск муфт трубопроводных разъемных «Fast Lock» с условным проходом от 25 до 150 мм, удовлетворяющих требованиям ГОСТ Р 51737‑2001, что подтверждено сертификатом пожарной безопасности. Соединение трубопроводов с помощью муфты «Fast Lock», состоящей из двух полумуфт, манжеты и болтовых соединений, позволяет снизить затраты за счет проведения монтажных работ в предельно короткие сроки (время сокращается в 2 раза) и без остановки функционирования объекта монтажа. Для монтажа трубопроводов с помощью «Fast Loсk» производится накатка канавок на трубах с использованием специального оборудования, далее необходим лишь минимум инструмента - набор гаечных ключей (рисунок 1). Этап 1. Накатка канавки Этап 2. Сборка

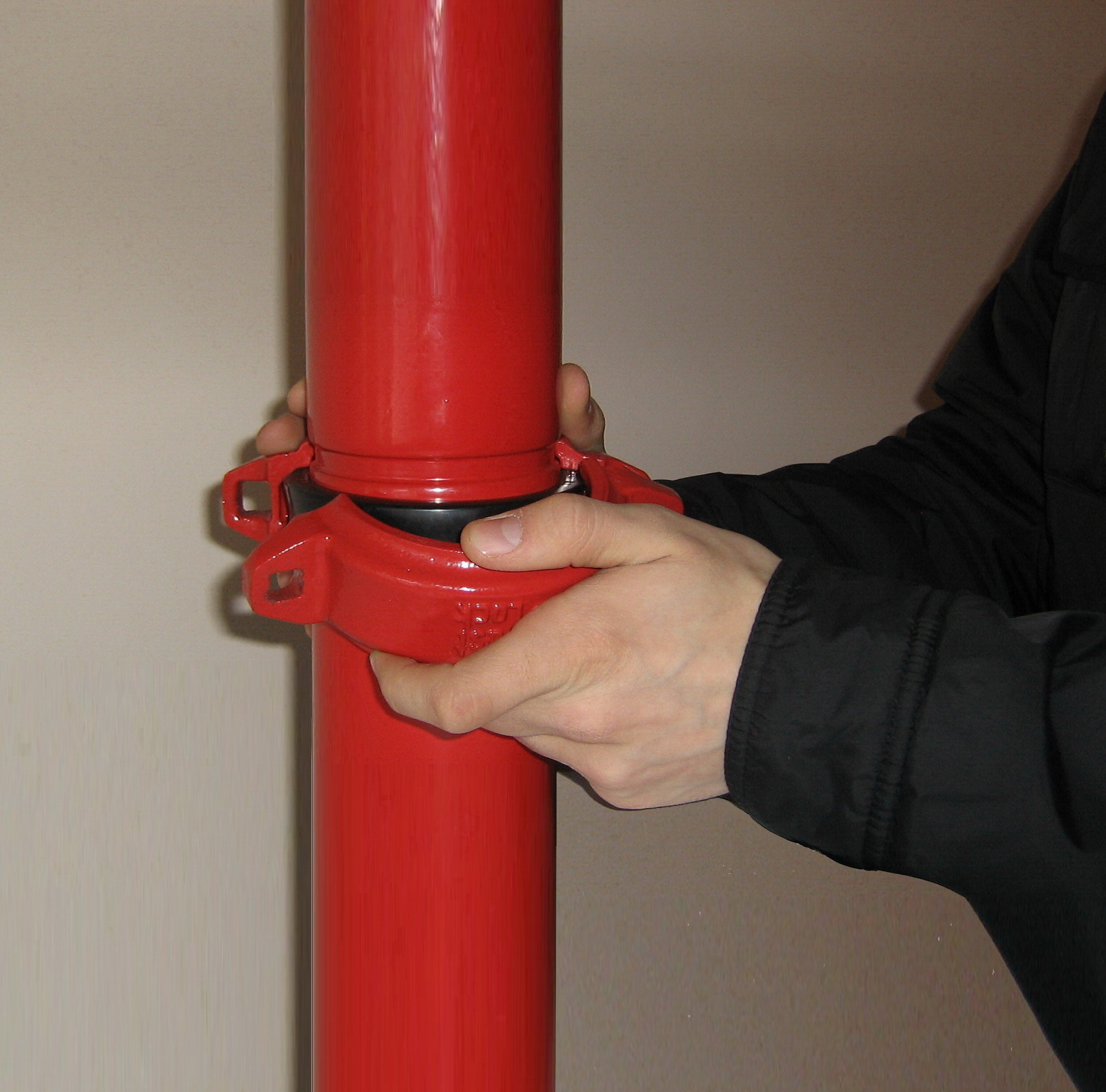

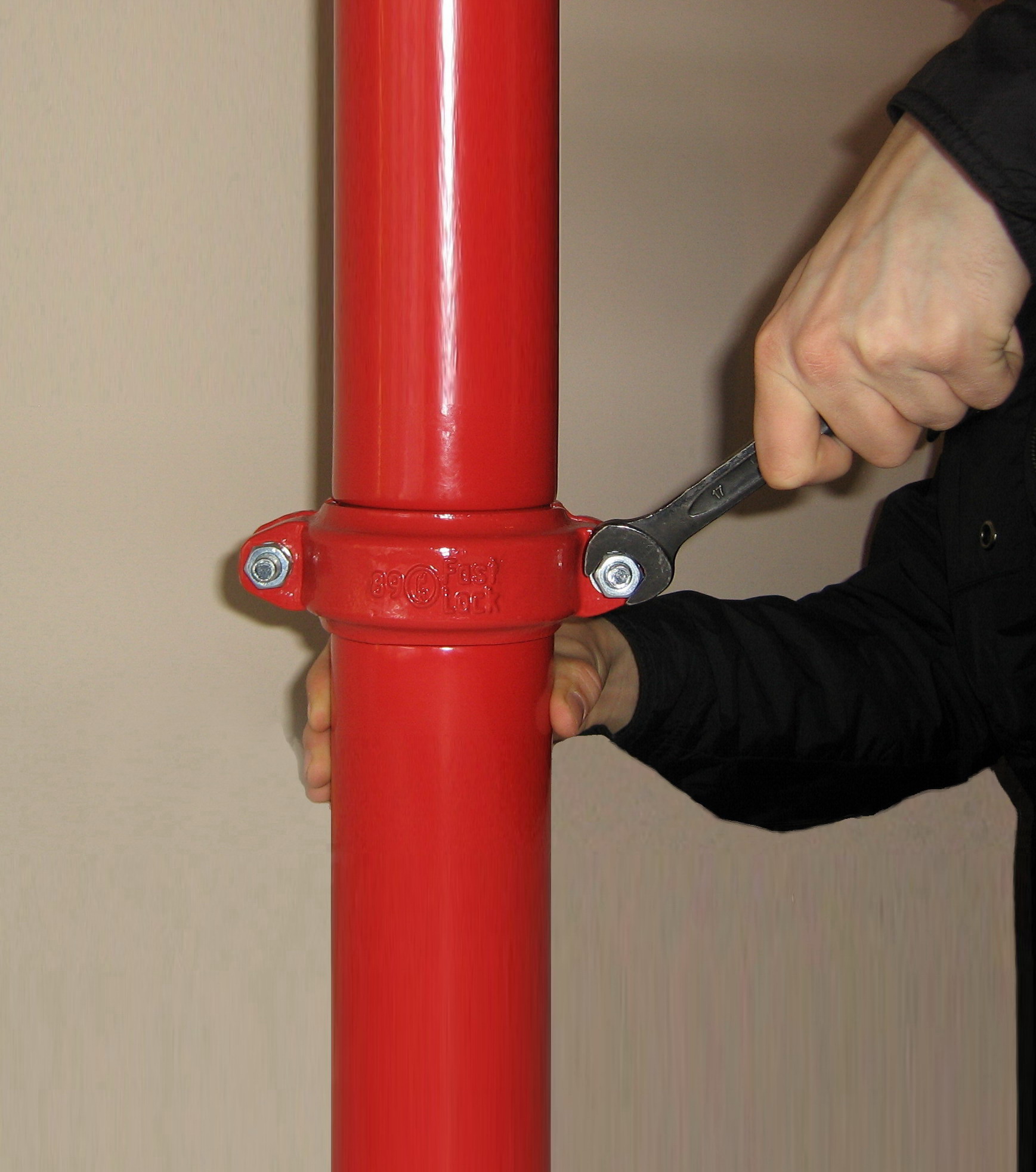

Рисунок 1 – Принцип монтажа трубопровода на муфтах «Fast Lock»

Такой легкий монтаж и демонтаж соединений позволяет собирать сложные трубопроводные разводки и значительно упрощает ремонт и обслуживание трубопроводов.  Системы, смонтированные с использованием муфтовых соединений, отличаются надежностью  и долговечностью: соединение многократно испытаны и проверены, рассчитаны на рабочее давление до 1,6 МПа и могут эксплуатироваться в помещениях и на открытом воздухе в диапазоне температур от минус 30 до 150° С. Более того, муфтовые соединения могут применяться как на прямолинейных участках трубопровода, так и на участках, имеющих отклонения от оси или подверженных линейному (вдоль оси трубы) сжатию и растяжению и угловым изгибам во время работы под воздействием скачков давления и изменения температуры. Оценив все достоинства применения  муфт «Fast Lock», ЗАО «ПО «Спецавтоматика» включает их в проекты, разрабатываемые собственным проектно-монтажным комплексом, и для обеспечения быстрого и удобного монтажа комплектует ими выпускаемые изделия, такие как  модульные насосные станции и контрольно-пусковой узел управления «Спринт». ЗАО «ПО «Спецавтоматика» активно работает на рынке средств пожаротушения и автоматики уже более 38 лет, являясь  единственным предприятием в РФ, производящим наиболее полную гамму оборудования для автоматических систем пожаротушения  – оросители, узлы управления, обратные клапаны, генераторы пены, устройства внутриквартирного пожаротушения и др., всего  более 300 наименований изделий в области пожарной безопасности. Наши квалифицированные специалисты помогут Вам с выбором необходимого оборудования в Ваш проект. Таблица 1
Сравнение преимуществ Соединение
резьбовое фланцевое сварное муфтовое
Компенсируют возможные угловые изгибы во время работы трубопровода
Позволяет трубной сборке расширяться и сжиматься при изменении температуры
Позволяет периодически заменять отдельные трубы равномерно распределяя износ всего трубопровода
Быстрота монтажа
Позволяет обеспечить вращение трубы для выравнивания трубопровода.
Легкость монтажа, не требуются специальные навыки для монтажа
Монтаж без огневых работ, шума и вредных выбросов
Надежное соединение без ослабления в местах соединения
Позволяет производить монтаж, замену или ремонт трубопровода на взрывоопасных или потенциально  имеющих большую вероятность возгорания помещений
Простота проведения ремонтных работ трубопровода
Экономия за счет стоимости монтажных работ
Обеспечивает проведение монтажа в ограниченном пространстве
Возможность использования труб с антикоррозионным покрытием
